Как сделать коптильню своими руками

Коптильня горячего копчения из листов металла своими руками

Далее мы расскажем об изготовлении конструкции, пригодной для технологии горячего копчения, которая выполнена из листов металла.

Вначале подготовьте все необходимое для работы, в частности:

• пару металлических листов размерами 156,5х61 сантиметр, а толщиной – 0,2 сантиметра;
• тонкие арматурные пруты;
• болгарку;
• метр;
• сварочный аппарат;
• угол столярный.

Процесс изготовления не представляет собой ничего чрезвычайно сложного, главное – четко следовать приведенной ниже инструкции. Итак, алгоритм действий в данном случае должен быть следующим.

Шаг первый. Вначале возьмите один металлический лист и разделите его на четыре одинаковые части. Последнее условие должно соблюдаться, если будущая коптильня планируется с квадратным сечением. Резку листа проще всего выполнять при помощи болгарки.

Шаг второй. Далее выполните капельную сварку пары листов. При этом, используя столярный угол, добейтесь того, чтобы две плоскости были соединены под прямым углом. После этого приступайте к сварке оставшихся сторон.

Шаг третий. Чтобы конструкция получилась полностью герметичной, проварите все внутренние швы

При этом важно, чтобы все действия проводились с предельной аккуратностью

Шаг четвертый. Возьмите второй металлический лист, вырежьте из него днище будущей конструкции. Приварите это дно к предварительно сваренному коробу.

Шаг пятый. Теперь можете смело приступать к изготовлению крышки. Вначале возьмите болгарку и нарежьте с ее помощью четыре одинаковые полосы нержавеющей стали, размеры которых несколько превышают внешний габарит готового короба. Далее приварите к корпусу крышку. В результате у вас должна получиться достаточно глубокая крышка, которую можно будет с легкостью надевать на корпус коптильного приспособления.

Шаг шестой. Можно сказать, что коптильня своими руками почти готова. Но чтобы работа была уже полностью завершена, приварите к корпусу удобные ручки и пару уровней металлических стержней. Помимо того, внизу необходимо приварить стержни, посредством которых будет крепиться поддон, необходимый для сбора жира и соков. Что же касается верхнего ряда прутов, то он необходим для того, чтобы вешать крюки с мясом, рыбой или же салом.

Для более детального ознакомления с процессом изготовления рекомендуем ознакомиться с приведенным ниже тематическим видеороликом.

Видео – Собственноручное изготовление коптильни горячего копчения

Стоит добавить, что в описанной выше конструкции можно коптить практически любые продукты. В роли же теплогенератора будет выступать электрическая плитка. Если же вам необходимо добиться более высоких температур, то лучше разжигайте костер.

Ниже приведен еще один любопытный вариант создания горячей коптильни в домашних условиях.

Процесс копчения

Один из древнейших видов термической обработки пищи — копчение. От других способов приготовления продуктов его отличает наличие дыма, в котором обрабатывается продукт

Для процесса важно соблюдать необходимые условия: температуру, интенсивность поступления дыма и равномерную обработку.

Копченые продукты имеют массу достоинств по нескольким причинам:

• дым убивает вредные микроорганизмы, находящиеся в продуктах;
• копчености содержат в своем составе массу полезных веществ при условии отсутствия горячей обработки продукта;
• дым служит хорошим консервантом и позволяет пище долго храниться.

На вкусовые ощущения копченых продуктов влияют правильно подобранные дрова. У каждого вида древесины при горении выделяется свой определенный запах, который и придает каждому блюду неповторимый вкус. Заготовить опилки можно самому, а можно приобрести и готовые.

Главное — выбирать именно те, которые подходят к определенному продукту:

• Ольха. Подходит для всех видов продуктов животного и растительного происхождения.
• Дуб. Идеален для приготовления красного мяса.
• Яблоня. Применяют для приготовления рыбы и птицы.
• Ива. Хороша для редкой дичи и пресноводной рыбы.
• Вишня. Подходит для придания копченого вкуса продуктам растительного происхождения.

Процессу обработки дымом можно подвергнуть любой продукт. Это, во-первых, не испортит его, а во-вторых, добавит неповторимых вкусовых ощущений.

Отличия горячего от холодного копчения

Все продукты, будь то кура, рыба, мясо, после прохождения горячего или холодного копчения имеют свой срок годности. Холодный дым поступает при температуре от 15 до 40 градусов в течение трех суток. Продукты, приготовленные таким способом, сохраняют свою свежесть очень долго.  Такой длительный срок стал возможен благодаря удалению в процессе готовки веществ и микроорганизмов, способствующих разрушению целостности ткани.

Горячее копчение происходит в течение нескольких часов при температуре от 40 до 160 градусов. В процессе приготовления разрушаются жиры, находящиеся в продуктах. Такие яства стоит употребить за несколько дней, в противном случае они начнут портиться.

Наличие дополнительных функций

Практически все стараются стать обладателем недорогого товара с расширенным набором опций. Какую продукцию лучше купить? Желательно такую, которую производитель оснастил дополнительными опциями:

1. Присутствие комбинированных полок с подвесными крючками.
2. Наличием адаптера для холодного копчения.
3. Длительным непрерывным функционированием. Если стружка в дымогенератор подается автоматически, то устройство способно работать в течение10 часов без перерыва.
4. Мобильностью, чтобы появилась возможность брать ее на природу, на дачу, в поход.
5. Возможность использования емкости для хранения приготовленной еды.
6. Оснащение гидрозатвором, электронным управлением, герметичной крышкой.

Дымогенераторы

Чтобы копчение мяса производилось успешно, дымогенератор нужен обязательно. То, как устроен самый простой такой генератор, показано на изображении ниже. Что касается нагревателя, то он здесь показан условно, поскольку, о чем уже говорилось ранее, он может быть абсолютно любым. Также для генератора требуется особое топливо, но об этом несколько позже.

Наддув же обозначен отнюдь не условно. Если генератор работает на естественной тяге (а для этого требуется, чтобы коптильня располагалась на 200-300 сантиметров выше него), то его можно будет использовать разве что для псевдохолодного копчения. Настоящее же горячее копчение требует, чтобы в камере было высокое давление, в то время как тяга, насколько мы знаем, обеспечивает разрежение.

Ниже приведена более интересная схема дымогенератора. Данное устройство функционирует по следующему принципу: чурка, которая поджимается пружиной, оснащенной регулировочным винтом, начинает тереться о шкив еще до начала трения и дымообразования. Здесь же на двигателе располагается вентилятор, который гонит дым внутрь камеры.

На данной схеме изображен коллекторный двигатель переменного тока, и он подходит больше всего. Здесь его мощность должна составлять 200-300 ватт. А вот в случае использования асинхронного двигателя с конденсаторным запуском (а у таких устройств достаточно жесткая наружная характеристика), то для поворота вала потребуется уже примерно 1500-2000 ватт.

Основные способы копчения

Холодное копчение, температура при котором составляет от 30 до 50 градусов, дает самый нежный и изысканный вкус. Свинина, копченная таким способом, может храниться в сухом подвале больше года, в то время как в холодильнике размякнет уже за месяц. Однако холодное копчение занимает достаточно много времени – от трех часов (если речь идет о мелкой рыбе на решетке) до трех дней (к примеру, для массивной свиной ляжки). Более того, продукт следует должным образом подготовить (детальнее об этом – несколько позже), что занимает еще 1-5 дней. Тем не менее, холодная коптильня своими руками самая простая в выполнении, хотя и требует участка земли размером 3,5х2 метра.

Что же касается горячего копчения, то оно выполняется при температуре от 70 до 120 градусов. Некоторые рекомендуют доводить температуру до 350 (!) градусов, однако неизвестно, откуда вообще берутся подобного рода рекомендации. Для горячего копчения не требуется много времени – все занимает не более четырех часов. Также не требуется предварительная подготовка пищи.

Есть еще полугорячее копчение, при котором температура находится в диапазоне от 60 до 70 градусов. Для этого используются самые простые коптильни, предназначенные для холодного копчения. Обычный человек едва ли отличит холоднокопченый продукт от полугорячего по запаху или внешнему виду, зато по вкусовым качествам он такой же, как и горячего копчения.

Для полугорячего способа без подготовки можно использовать исключительно свежие продукты – парное мясо, например, или только что выловленную рыбу.

Ниже будут рассмотрены несколько популярных вариантов изготовления коптильни. Начнем с самого простого – устройства холодного копчения.

Итак, теперь вы знаете, как изготавливается коптильня своими руками, имеете несколько инструкций с соответствующими чертежами. Остается только подготовить все необходимое и приступить к работе! На этом все, удачи и теплых зим!

Чертежи, схемы и дополнительные материалы

1. Устройство стационарного мангала с коптильней

схема коптильни горячего копчения

Коптильня горячего копчения своими руками

Коптильня для горячего копчения

Коптильня мангал своими руками из металла чертежи

На дно емкости укладывается вещество, которое при нагревании выделяет дым, который и осуществляет копчение. Используется традиционно древесина.

Дымогенератор для коптильни схема

Схема коптильни из бочки

Схема переносной коптильни в виде ящика

коптильня своими руками чертеж

Сборка дымогенератора и дымохода

Лучше всего для дымогенератора подходит труба, которая используется для создания дымоходов.

Чтобы изготовить дымогенератор правильно, мы рекомендуем воспользоваться следующей инструкцией:

• С помощью сварки нужно приварить к верхней и нежней части трубы 2 стальных листа.
• Болгаркой выпилите небольшую дверцу для засыпания опилок. Затем приварите петли, тогда будет очень удобно открывать дверцу при необходимости.
• Проделайте дрелью два противоположных отверстия в верней части дымогенератора, и точно также сделайте в нижней части.
• К первому верхнему отверстию через штуцер подсоединяется металлический трубопровод. А во второй верхний подключается компрессор, желательно устанавливать маломощный, в таком случае будет медленно выходить густой дым.

На этом сборка оборудования для холодного копчения считается полностью завершенной.

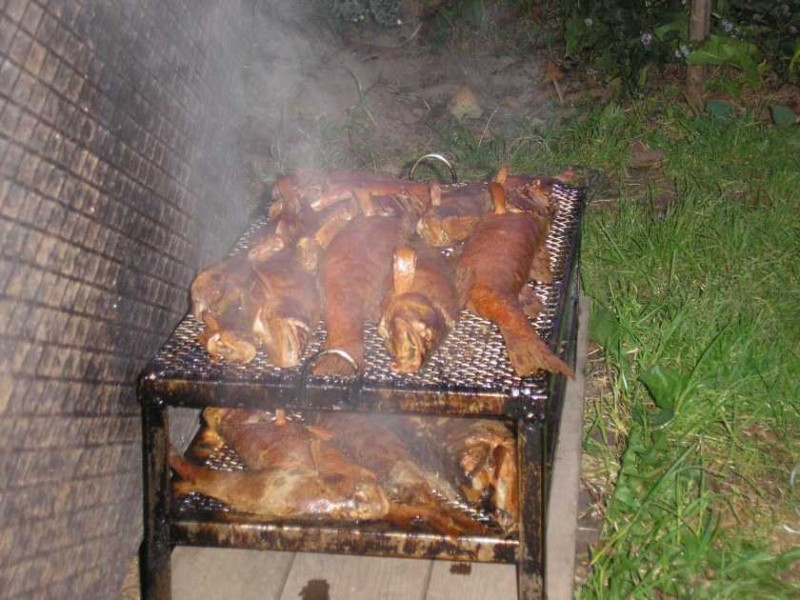

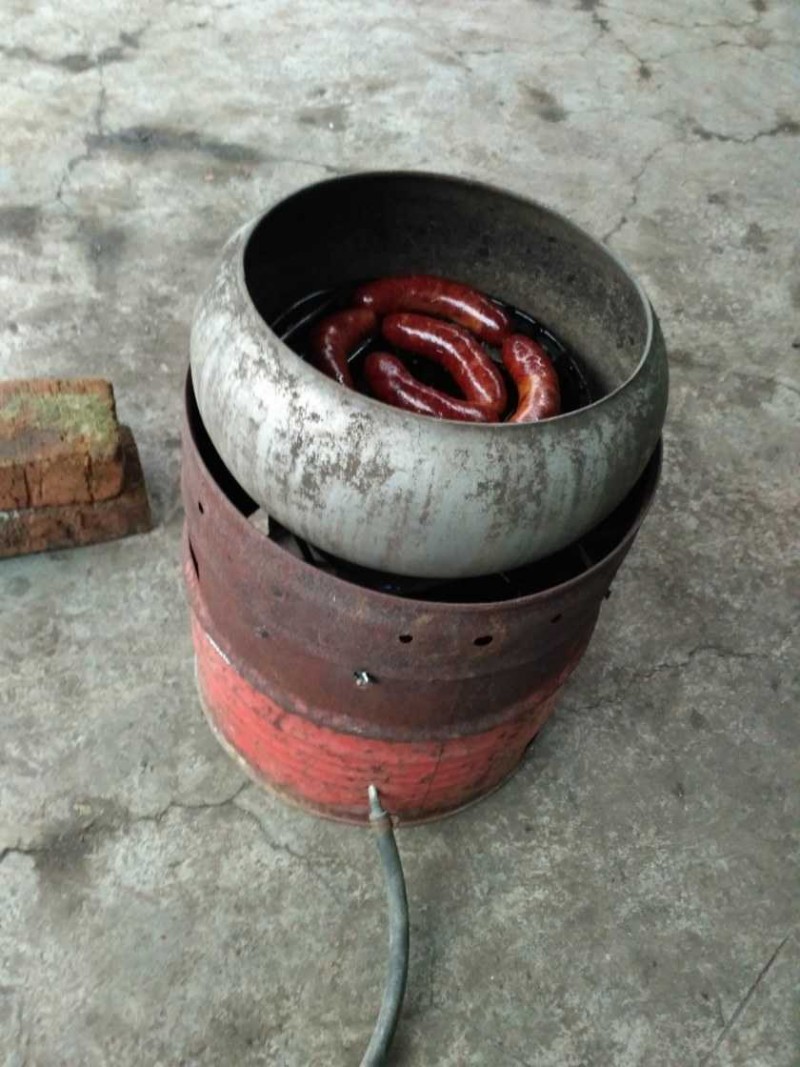

Далее вы можете видеть фото готовых коптилен разных конструкций, тогда вы сможете выбрать интересную идею для создания коптильни.

Комплектующие

Несмотря на разнообразие предметов, из которых можно изготовить коптильню, каждая конструкция должна обладать несколькими непременными комплектующими деталями, чтобы сделать процесс копчения удобным и технологически правильным. К тому же во время работ следует иметь под рукой некоторые инструменты – как минимум сварочный аппарат и болгарку.

В основной камере коптильни должна располагаться минимум одна решетка. На нее будут выкладываться продукты для копчения. Такую решетку можно изготовить из тонкой арматуры.

Сама камера копчения должна быть герметичной. Это позволит обеспечить продуктам равномерное прогревание, а также не даст дыму улетучиться раньше времени. Кроме того, если размеры коптильни позволяют, следует обеспечить камеру несколькими крючками для копчения.

Под решеткой должен располагаться поддон для тлеющих стружек и опилок, а еще ниже – ящик для золы. Тут же может находиться источник тепла, обеспечивающий тление опилок. Третьим важным элементом оказывается поддон, на который будут стекать жиры и соки; его необходимо очищать после каждого сеанса копчения.

Устанавливать коптильню можно на костре, на газу и даже, если позволяют размеры, на электроплите.

Важной деталью конструкции является дымогенератор. Конечно, небольшие коптильни, работающие по принципу горячего копчения, имеют его непосредственно в коптильной камере: выработку дыма обеспечивают опилки, которыми устилается дно камеры

Для коптилен холодного копчения придется создавать искусственные условия образования дыма, ведь общая его температура не должна превышать 35 градусов Цельсия. Поэтому часто для таких дымогенераторов используется электрический элемент нагревания со встроенным терморегулятором и термодатчиками.

Для повышения качества копчения (в случае коптильни горячего типа) возможно установление в конструкцию дополнительного вентилятора или компрессора. Они обеспечат дополнительную более мощную прокачку дыма, благодаря чему продукты копчения будут прогреваться и готовиться быстрее.

Иногда к коптильням добавляется крышка с гидрозатвором: он представляет собой небольшое углубление, расположенное по периметру коптильной камеры, в которое заливается вода. Это приспособление создает барьер, предотвращающий проникновение воздуха внутрь камеры и не выпускает из камеры дым.

Советы по эксплуатации

При эксплуатации коптильни следует соблюдать некоторые правила безопасности:

• Нельзя располагать вблизи топки горючие материалы.
• Использовать при работе с ней защитные рукавицы во избежание ожога.
• Устанавливать коптильни следует подальше от жилых помещений, во избежание их задымления.
• Не доверять процесс копчения или розжига печи маленьким детям.

Подготовка продуктов

Низкотемпературное копчение не может обеспечить необходимого уровня дезинфекции сырых продуктов. Поэтому, нельзя использовать для приготовления копчёных деликатесов просроченные или испортившиеся полуфабрикаты. Но даже свежие продукты перед этим необходимо подвергать предварительной подготовке. Основной способ такой подготовки – просолка. Сало высаливают в течение 1-2 дня в концентрированном рассоле, нарезав на ломти толщиной по 10-15 см.

Рыбу предварительно потрошат и промывают, затем засаливают сухим способом. Спустя двое-трое суток её по-новому промывают, очищая от соли, и отправляют в коптильню на два дня. Мясо можно солить перед копчением, как сухим способом, так и в рассоле, в течение от 5 дней до 2-х недель.

Подготовка дров

Вкус и аромат копчёного продукта во многом зависит от состава дров, на которых он готовится. Для этого следует использовать исключительно древесину лиственных пород деревьев. Хвойные деревья содержат большое количество смолы, которая, пропитывая с дымом готовящиеся продукты, придаст им горечь. Топливо перед использованием должно быть хорошо высушено и измельчено.

В небольших коптильнях лучше использовать сухие опилки, стружки и щепу. В крупногабаритных устройствах, с большой протяжённостью дымохода и большими размерами камеры, можно использовать и небольшие поленья. Перед завершением копчения в топку можно добавить немного можжевеловых или рябиновых веточек. Они придадут деликатесу дополнительный аромат и пряный вкус, а содержащиеся в них дубильные вещества увеличат срок его хранения.

	рыба	птица	мясо свинина	свиное сало	говядина	баранина	Мясо дичи
Яблоня		+	+				+
Груша	+				+	+	+
Вишня		+	+		+		+
Абрикос		+	+		+	+	+
Ольха	+	+	+	+	+	+	+
Бук	+	+	+	+			+
Дуб		+	+				+
Граб	+				+	+	+
Клён		+	+		+		+
Осина		+	+		+	+	+
Черешня	+	+	+	+	+	+	+

Какие бывают дымарни

Еще в Средние века люди научились естественным способом избавляться от нежелательных примесей при копчении. Они рыли штольни или укладывали длинные трубы между топкой и коптильной камерой. При этом происходит охлаждение дымовой смеси до 30 градусов и конденсирование влаги и смолы на стенках дымохода. Таким образом, все вредные вещества и сажа успевают оседать, и к продукту поступает уже чистый очищенный дым.

Долговечная стационарная конструкция

Можно соорудить стационарную коптильню своими руками.

Задача установки, которой пользовались еще наши предки (ее еще называют дымарней), состоит в охлаждении дыма до нужной температуры. При этом продукт обрабатывается в щадящем режиме, без разрыхления своей консистенции и с сохранением всех природных компонентов. Увеличение срока годности деликатеса — еще одна полезная функция холодной дымовой смеси.

Для сооружения понадобится вырыть две ямы на расстоянии трех-четырех метров друг от друга, с соблюдением уклона между ними порядка 20 градусов. В идеале лучше использовать естественный рельеф участка. Яму на возвышенности делают 60х60 см или шире, в зависимости от желаемых объемов производства. Глубина — в два штыка.

Для топки роют углубление поменьше, примерно 50 см в ширину и 70 см в длину, глубина та же. Траншея между ними прокладывается исходя из материала. При укладывании трубы траншея может быть узкой, а если это кладка, то шириной в три кирпича. Углублять сильно не стоит, достаточно присыпать конструкцию землей -для эстетики.

После окончания земельных работ на песчано-щебневую подушку закладывают фундамент. Для коптильни — ленточный (можно без опалубки), на уровне с дымоходом, для топки — сплошной, на 10 см ниже уровня трубы.

После его высыхания делают кладку. Боковые стенки дымогенератора выкладывают из огнеупорного кирпича на раствор из глины с добавлением соли и жидких гвоздей. Такая эластичная смесь не потрескается при высоких температурах и обеспечит необходимую герметичность. Сверху конструкцию накрывают листом железа или закладывают кирпичом на арматурную решетку.

Если в хозяйстве есть печная дверца, то ширину дымогенератора подгоняют под нее. Хотя ее можно не устанавливать, используя металлическую заслонку. Но все же, для регулирования тяги, желательно предусмотреть удобно закрывающуюся крышку, а также зольник, отделяющийся от камеры сгорания решеткой (колосниками). В готовую конструкцию монтируют трубопровод, который также обкладывается кирпичом или камнями.

При отсутствии необходимого уклона между камерами на ленточном фундаменте укладывают искусственное возвышение, к примеру, из шлакоблока в три ряда. Здесь можно использовать обычный цементный раствор, но с обязательным контролем уровня постройки.

Сама коптильная камера — полет для фантазии. Ее можно выложить из красного кирпича или сделать каркас и обшить его с двух сторон вагонкой. Интернет пестрит вариантами конструкций, облагораживающих дачный участок. Главное — герметичность, широкая дверца и наличие полочек и крюков для продукции. Если шкаф ставится на короб из шлакоблока, днище можно и не делать, заменив его решеткой.

Растапливаем, проверяем — и дымарня готова.

Облегченный вариант коптильни

Для упрощения конструкции можно выполнить агрегат иным способом.

Заменить коптильный шкаф может большая бочка. Внизу прорезается отверстие для трубы. Чуть выше дымохода предусматривают распорки для расположения миски с песком меньшего диаметра в качестве жироприемника. Сверху, на съемных шампурах, крепятся крюки либо устанавливается решетка. Емкость накрывают мешковиной и придавливают крышкой с гнетом.

Такой же функциональности можно добиться с помощью старого холодильника. Умельцы снимают с него внутреннюю пластиковую отделку и обшивают агрегат деревом. Устанавливают полочки, а над дымовым отверстием — жироприемник, при желании под ним выделяют место для электроплиты, чтобы подогревать дым в холодную погоду или организовать безопасное горячее копчение.

Топку необязательно выкладывать из кирпича. При незначительных объемах и отсутствии желания мастерить, можно вырыть яму по заданным размерам, постелить снизу и сверху по листу железа и прикрыть заслонкой.

Мобильная на основе компрессора

Прогресс не стоит на месте. Все чаще дымарню делают компактной, при этом не уступающей по функциональности стационарной. Для этого понадобится дымогенератор, сделанный из нагнетателя воздуха. При этом отпадает необходимость прокладывать длинный дымоход. В мобильном устройстве дым из сопла уже имеет необходимую для холодного копчения температуру.

Для начала коснемся принципа нагнетательного узла.

Коптильня горячего копчения

Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.

Из ведра

Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.

Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.

Из бочки

Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.

Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.

Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.

Из металлических листов

Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:

• болгарка;
• рулетка и угольник;
• арматура мелкого диаметра;
• сварочный аппарат;
• пару штук железных листов в толщину 2 мм, параметры: 62*157 см.

Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.

Поэтапное сооружение:

1. Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
2. Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
3. После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
4. Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
5. Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
6. В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.

Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.

Надо знать! Параметры коптильни могут быть индивидуальными

Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку

Как работает электростатическая коптильня

Работа электрокоптильной установки практически не отличается от действия обычной камеры холодного копчения:

1. Внутрь дымогенератора загружаются опилки фруктовых деревьев, которые нагреваются в замкнутом объеме в отсутствии воздуха, при разложении выделяется горячий дым, насыщенный парами воды и продуктами разложения древесины – кислотами, альдегидами, спиртами и смолами;
2. В охладительной камере поток дыма охлаждается и очищается от самой токсичной части дыма — смол и дегтя. Если этого не делать, электроды электростатической коптильни быстро покроются черным твердым налетом, и эффект электрического поля исчезнет;
3. Очищенный и охлажденный дым направляется вентилятором в рабочую камеру. Под действием высоковольтного электростатического поля вода, альдегиды и спирты получают заряд и притягиваются к поверхности мясопродуктов.

Совет! Для получения дыма используйте только фруктовые породы древесины, лучшими считаются вишня или слива. Нельзя заряжать дымогенератор коптильни хвойными породами, орехом, березой, такая древесина выделяет много дегтя и придает продуктам жуткий запах горелой резины.
