Изготовление гидравлического дровокола своими руками

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Основные характеристики гидравлического станка колки дров

На рынке представлено множество различных моделей гидравлических колунов. Такие станки в наш век автоматизации ручного труда очень популярны. Для того чтобы лучше ориентироваться в великом множестве моделей дровоколов разберем их основные характеристики.

Основные характеристики дровоколов:

• Давление на чурку. Для колки обычных дров таких как хвоя, береза, осина вполне хватит 100 – 200 Бар в пересчете на силу получаем где-то 50-60 кН.
• Вид привода. Существует два вида: бензиновые и электрические. Бензиновый привод мощнее своего собрата, подойдет если вы собираетесь использовать дровокол в разных местах, скажем рубить дрова прямо на делянке, и вывозить уже готовый продукт. Электрический привод подойдет тем, кто колет дрова в гараже или сарае с проведенным в него электричеством. Электрический привод дровокола хоть и слабее по мощности, зато не производит неблагоприятных выбросов в окружающую среду, и обеспечивает комфортную работу в помещении.
• Мобильность. Есть версии станков, оборудованные под прицеп, или просто на просто компактные, есть громадные станки перемещение которых не ликвидно. Выбирайте с умом версию которую вам нужно. Если у вас цех по колке дров, то можно покупать дровокольный станок не мобильный. Если же вы заготавливаете дрова просто для себя раз в год в таком случае лучше мобильный станок, который можно убрать на время в гараж.
• Максимальный диаметр раскалываемой заготовки. Тут все просто чем больше, тем лучше. Для дачи и дома вполне подойдет диаметр 350 мм.
• Длинна раскола. Этот параметр на некоторых моделях колунов регулируется. Но если вы берете колун под баню или дачу можно просто подобрать нужный размер длинны раскола. Колуны с регулятором длинны подойдут для промышленного производства дров под разные типы печей.
• Цена. Цены заводских моделей начинаются от 50 000 рублей и доходят до 500 000 рублей. Тут все зависит от выбранных характеристик и толщины кошелька. Гидродровокол для дома и дачи обойдется в 100 000 рублей.

Реечный дровокольный станок

Намного проще сделать реечный дровокол. В его основе лежит мощная станина, к которой прикреплен клиновидный нож, электромотор и редуктор. Данный прибор состоит из следующих составных частей:

• Узел зубчатой передачи.
• Привод бензиновый.
• Шкив ременной передачи.
• Шестеренка с зубьями.
• Вращающийся шкив.
• Рейка с толкателем.
• Рукоять.
• Режущий колун.
• Рама с желобами.
• Редуктор.

Принцип действия: кладут бревно в специальное углубление, и за счет работы шкива оно подталкивается к рабочему ножу и распиливается.

Основные плюсы самодельного реечного дровокола:

• Имеет простую конструкцию сборки.
• Довольно долговечен.
• Может работать от привода 220 В и выше.
• Может расколоть любую древесину.
• Экономичен в эксплуатации, потребляет мало электроэнергии.
• Высокая производительность.
• Ни чем не уступает гидравлическому дровоколу.

Из недостатков можно отметить несоответствие устройства европейским стандартам безопасности. Но при грамотной эксплуатации риск получить травму минимален.

Чтобы ваша работа была выполнена качественно, необходимо правильно выбрать чертеж. В глобальной сети представлено множество вариантов дровокола реечного типа. Вы с легкостью подберете подходящий.

Важным элементом конструкции реечного дровокола является рама. К ее сборке отнеситесь со всей ответственностью.

Понадобятся следующие материалы:

• Двутавр.
• Труба профильная.
• Стандартный швеллер.
• Уголок металлический.
• Колеса, если есть необходимость перевозить дровокол с места на место.

Нужно собрать все детали в одну конструкцию. Механизм при этом должен твердо стоять на земле и не раскачиваться при работе. Для проталкивания бревна на устройстве предусмотрен поршень. Нужно верно рассчитать силу толкания, чтобы дровокол работал должным образом. Иначе бревна после распила могут вылетать или наоборот застревать. Такой поршень можно приобрести в готовом виде. Также подойдет поршень из трактора, домкрата или любой сельскохозяйственной техники.

Если в вашем устройстве используется электродвигатель, позаботьтесь о безопасности и установите защитную муфту. Желательно использовать режущий колун, состоящий из четырех резцов. Так бревно будет раскалываться сразу на четыре части.

Дровокол лучше оснастить горизонтальным способом укладки. Это обеспечивает наилучшее передвижение чурки к режущему колуну. В качестве материала для режущего элемента отлично подойдет легированная сталь.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

• труба;
• металлический профиль;
• топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

• две металлических трубы разного диаметра;
• увесистый кусок металла в форме пластины для основания;
• непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

• цилиндр СТ – 45;
• электродвигатель;
• металл для сборки станины;
• ремни или цепь;
• пусковое устройство;
• тонколистовая сталь для изготовления защитных кожухов.

Преимущества и недостатки самодельных и покупных моделей дровоколов

Самодельные дровоколы, как правило, заметно уступают заводским установкам не только в плане мощности, но и по внешним данным.

Однако при необходимости обрабатывать небольшой объём древесины в условиях домашнего производства, сделанные своими руками устройства подходят очень хорошо и обладают рядом преимуществ, представленных:

• дешевизной по сравнению с профессиональными машинами;
• несложной самостоятельно сборкой с применением самых простых материалов;
• приобретением опыта по изготовлению бытовых устройств.

Тем не менее в процессе самостоятельной сборки должны в обязательном порядке учитываться все конструктивные особенности механизма, поэтому наряду с заводскими установками, все выполненные своими руками дровоколы соответствуют набору основных минимальных требований:

• стандартная минимальная мощность мотора — порядка 2кВт;
• изготовление всех стационарных и подвижных элементов на основе твёрдой стали или достаточно прочных сплавов;
• минимальное расстояние от конуса прибора до пола — 80–90 см;
• количество оборотов для установки в бытовом использовании — 400–500 в минуту.

Дровоколы можно не только изготовить самостоятельно, но также приобрести уже готовыми, в сборке. Принципиальная разница представлена ценой, так как стоимость достаточно мощных моделей составляет несколько десятков тысяч рублей. Основное достоинство такой заводской сборки состоит в том, что нет необходимости тратить время и силы на изготовление, а готовый агрегат более безопасен в работе. Габариты установки подбираются строго индивидуально, но стандартное исполнение дровокола предполагает соблюдение размеров Д/Ш/В на уровне 85/40/65 см.

Простой механический, сабельный и ножной рыжачный дровокол

Таблица: сравнение дровоколов заводской сборки

Модель	Тип	Безопасность и надёжность	Мощность	Стоимость (руб)
Champion LSH5000	электрический (230 В)горизонтальный	Высокая	2,2 кВт	от 17 тыс.
AL-KO KHS 5204	электрический (230 В)горизонтальный	Высокая	2,2 кВт	от 19 тыс.
Texas 520 H	электрический (220 В)горизонтальный	Высокая	1,5 кВт	от 20 тыс.
Raptor t700	электрический (230 В)горизонтальный	Высокая	2,2 кВт	от 25 тыс.
AL-KO KHS 3704	электрический (230 В)горизонтальный	Высокая	1,5 кВт	от 19 тыс.
PROFI PLS 700E	электрический (230 В)горизонтальный	Высокая	2,3 кВт	от 19,5 тыс.
Texas 600VG	Бензиновыйвертикальный	Высокая	3,7 кВт	от 55 тыс.
CHAMPION LSV6000	электрический (230 В)вертикальный	Высокая	2,7 кВт	от 38 тыс.
MTD LS 550	Бензиновыйвертикальный/горизонтальный	Высокая	5,5 кВт	от 220 тыс.

Как показывает практика эксплуатации, самодельное дровокольное устройство вполне может быть настроено на удобную работу и практичное использование, обходится такая конструкция, выполненная своими руками, на порядок дешевле готовых и современных заводских изделий.

При наличии необходимых материалов вполне можно изготовить своими руками один из вариантов простого механического дровокола или оснастить такое устройство электроприводом, что является оптимальным вариантом для работы с небольшим объёмом дров.

Общая классификация

Все виды дровоколов отличаются методом укладки брёвен, объёмами перерабатываемой древесины, мобильностью и типом привода.

Горизонтальные

В горизонтальных моделях укладка бревна осуществляется внутрь горизонтального жёлоба, после чего уложенный элемент проталкивается по направлению к ножу. В некоторых инструментах бревно может лежать неподвижно внутри жёлоба, а сам нож двигается в его сторону. Горизонтальные модели могут быть на коротких ножках (настольные) и на длинных (для работы в полный рост).

Станок представляет собой прочную горизонтальную раму, на которую установлен желоб расколки с делительным ножом

Вертикальные

В вертикальных моделях бревно устанавливается вертикально, а сверху посредством гидравлического цилиндра толкается нож. КПД у этого станка выше, чем у горизонтальных моделей, что обусловлено отсутствием движения бревна в процессе раскола без создания дополнительного трения. Тем не менее работа с криво отпиленными элементами требует их ручного удерживания, что идёт в разрез с техникой безопасности эксплуатации этого оборудования.

Станок представляет собой прочную вертикальную конструкцию

Промышленные

Промышленные дровоколы, чаще всего оснащаемые электрическим двигателем, используются с двигателем на 220 или 380 В при мощности от 3 кВт или более.

Промышленные дровоколы очень мощные, способны справиться с огромными объемами заготовки дров

Бытовые дровоколы

Бытовые модели отличаются максимальной конструктивной простотой, предельной лёгкостью в эксплуатации и абсолютной непритязательностью в плане обслуживания.

Конструкция самого простого механического дровокола напоминает колодезный журавль

Виды по типу привода

С электрическим, бензиновым двигателем, с валом отбора мощности или с гидросистемой и комбинированным видом привода (по типу привода).

Бензиновые дровоколы подходят для предприятий средних размеров

Небольшой электрический дровокол отлично подойдет для бытового применения

Стационарные и мобильные

Первый вариант таких механизмов, как правило, представлен массивными промышленными моделями или целыми многофункциональными станками. Эксплуатация стационарного дровокола в бытовых условиях чаще всего совсем не целесообразна. Передвижные или мобильные модели комплектуются транспортировочными колёсами, которые значительно облегчают перемещение устройства практически в любое место работы и оптимально подходят для бытового применения.

Лошадиные силы: история и современность

Идея измерения мощности двигателя «в лошадях», способных проделать ту же работу, была озвучена в 1702 году английским изобретателем Томасом Эйвери в книге «Друг шахтера». Сам термин «лошадиная сила» был введён шотландским инженером и изобретателем Джеймсом Ваттом.

В России под лошадиной силой понимается т.н. метрическая лошадиная сила, равная 735,49875 Вт. В Европе лошадиная сила равна 75 кгс·м/с — это мощность, затрачиваемая при равномерном вертикальном поднимании груза массой в 75 кг со скоростью 1 метр в секунду при стандартном ускорении свободного падения (9,80665 м/с²); в ваттах это также будет 735,49875. В Великобритании и США чаще используется механическая лошадиная сила, равная 745,69988145 Вт (это 1,01386967887 от метрической).

Мощность автомобильных двигателей измеряется в разных единицах и разными способами. Лошадиные силы постепенно выходят из употребления, но в России они нужны для расчёта транспортного налога

Часть стран к настоящему моменту отказались от учёта мощности при расчёте налогов и обратили внимание на габариты авто; другие страны ориентируются в этом же вопросе на киловатты

Источник

Ручной колун для дров своими руками

Рассмотрим одну из наиболее популярных и наименее проблемных моделей – пружинный дровокол.

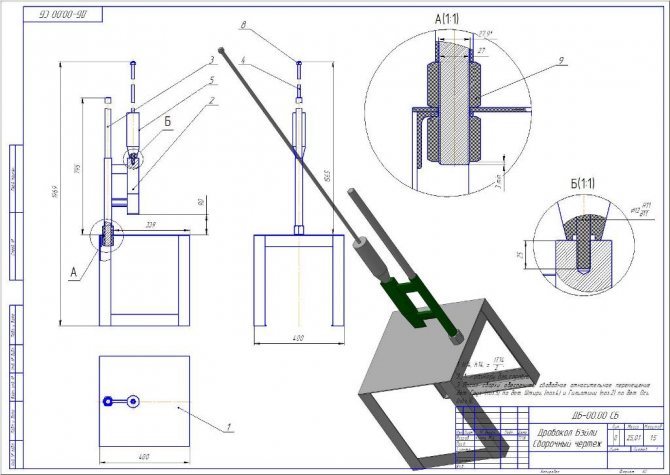

На схеме показана только часть устройства, без рычага.

Расположив над колуном груз и прикрепив к нему ручку, можно с заметно меньшим, чем при ручной рубке, усилием, колоть массивные колоды. При этом ручку (рычаг) не обязательно располагать со стороны колуна – более эффективной является конструкция по принципу колодезного журавля, причем чем длиннее рычаг, тем меньше силы необходимо прикладывать.

Вот так устройство может выглядеть в сборке. Это мобильная модель, которую можно перевозить, опрокидывая назад – на колеса.

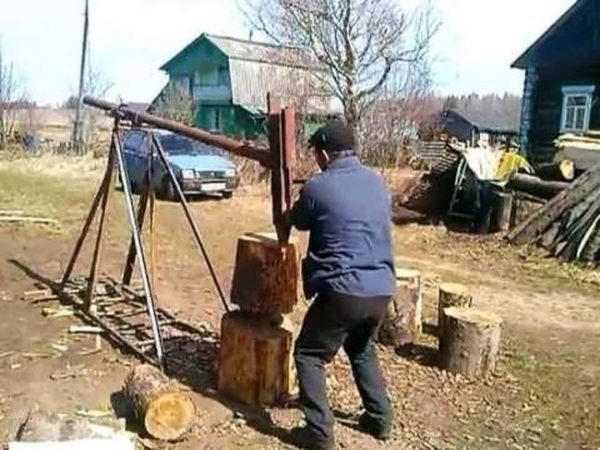

Это стационарная модель, на А-образных опорах. Ручка впереди, возле колуна.

Такой дровокол можно собрать из любых достаточно прочных материалов – например, профилированной трубы – с помощью сварки. Основная деталь конструкции – это пружина, например, от подвески автомобиля. Величина груза подбирается опытным путем, в зависимости от жесткости пружины. Этот элемент должен иметь такую массу, чтобы пружина амортизировала колун после развала полена, и при этом обеспечивать достаточную силу воздействия на дерево.

Пошаговая инструкция по созданию самодельного механического дровокола:

• определиться с размерами устройства. Станина должна находиться на такой высоте, чтобы наклоняться пришлось только, ставя новое полено;
• изготавливаем станину. В данном варианте использована профильная труба для стойки и горизонтальных опор, швеллер для раскосов (распорок);
• закрепляем площадку для пружины, укрепляя ее распорками – на эту деталь будет приходится значительное механическое воздействие, поэтому сварные швы необходимо делать сплошными и максимально надежными. Диметр трубы должен быть на 3…5% меньше внутреннего диаметра пружины;
• закрепить выше площадки для пружины балку, на которую будет опираться колун. Расстояние между этой балкой и площадкой для пружины равно высоте самой пружины. Балка крепится к стойке шарниром;
• далее крепится колун на длинном рычаге. Напоминаем – чем больше рычаг, тем меньше усилие придется прикладывать для раскалывания дров;
• привариваем ручку и утяжелитель. В данном случае использован кусок рельсы. После окончания работ желательно покрасить конструкцию, чтобы она не ржавела.

Обратите внимание – «ноги» устройства, то есть горизонтальные опоры, расположены под углом. Такая конструкция обеспечивает повышенную устойчивость. Длина этих опор должна составлять не менее половины длины балки с колуном

Длина этих опор должна составлять не менее половины длины балки с колуном.

Еще одно достаточно простое ручное устройство – так называемый лом-колун, иногда его называют древокол Бэйли.

Это модель инерционного типа, то есть поднятый вверх по направляющей и отпущенный колун обрушивается вниз под действием силы тяжести. И стойка, и направляющая колуна делаются из двух труб такого диаметра, чтобы большая свободно скользила по меньшей. Устройству регулярно требуется смазка.

В упрощенном виде это обычный колун (топор), металлическая часть которого, снятая с рукояти, закреплена на двух направляющих. Поднятый вверх вручную по круглой стойке, он затем отпускается и идет вниз, раскалывая полено. Никакой амортизации в данной модели не предусмотрено, поэтому под поленом нежелательно делать твердую подставку, которая может повредить лезвие.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки;
• стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник https://www.sense-life.com/hands/drovokol.php

Как выбрать самодельный дровокол: общие положения

Выбор схемы и типа привода зависит от того, в каких условиях и на каких объемах будет использоваться дровокол.

Для неопытного дровосека, перерабатывающего незначительное количество древесины для личных нужд, подойдет ручной древокол. Его устройство обычно очень простое, не требуется подача энергии.

Для небольших хозяйств и частных домов, отапливаемых дровяными котлами и печами, а также для приготовления пищи на огне удобны электрические винтовые или компактные гидравлические модели. Выбор типа энергии – электричество или бензин – зависит от его доступности.

Мощные модели с гидравлическим приводом и большой производительностью подходят для лесозаготовительной промышленности, предприятий, поставляющих дрова в продажу. Здесь самодеятельность уместна мало, для стабильной работы необходима покупка профессионального оборудования.

Рассмотрим основные материалы и инструменты, необходимые для изготовления дровокола своими руками, а также технологию их изготовления.

Виды механических устройств по источнику питания

Важнейшим конструктивным элементом всех механических дровоколов является привод. По типу приводных механизмов дровоколы подразделяют на следующие разновидности:

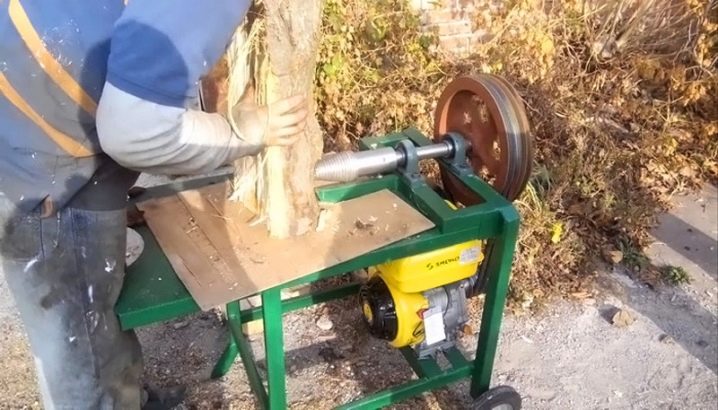

1. Электрические с вращающимся буром — модели, в которых используется конусообразная рабочая часть, которая приводится в движение от электрического мотора. За счет специфической форму рабочей части, конус еще называют морковкой, который осуществляет раскалывание чурок путем врезания в древесину и углубления в нее. Работают такие устройства по принципу ввинчивания шурупа в древесину, только ножка такого элемента увеличивается в диаметре по мере вхождения в заготовку. В зависимости от твердости древесины, происходит ее раскол на разное количестве поленцев. Такие виды дровоколов легко сделать своими руками в домашних условиях, так как состоят они из электрического мотора с конусообразной формой рабочего органа.

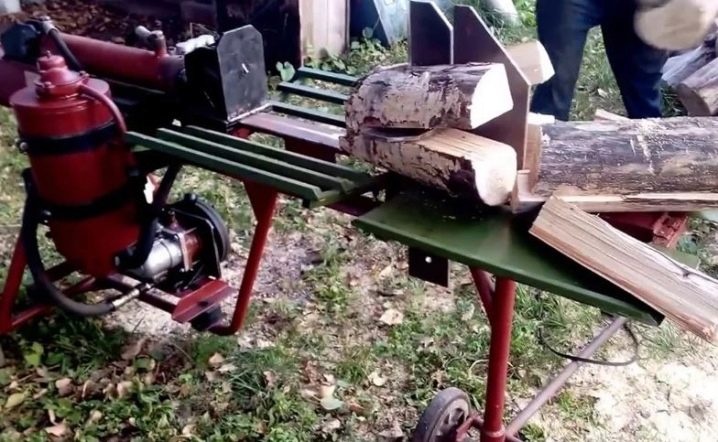

2. Электрические с гидравлическим насосом — имеют большую популярность, так как обладают высокой надежностью и эффективностью. Такие модели являются лучшим вариантом для бытового применения, но главный их недостаток, как и первых типов в необходимости расположения рядом с электрическими источниками энергии. Принцип их работы заключается в следующем: при запуске происходит нагнетание давления масла в цилиндр, который приводится в движение вручную при помощи специальных кнопок или рукояток. Послу укладки заготовки в специальный желоб, производится подача сигнала на сдавливание, в ходе чего происходит движение либо опорной части, либо режущего ножа, воздействующего на бревно. После раскалывания, подвижная часть также по сигналу возвращается в исходное положение. Принцип работы таковых агрегатов не только прост и надежен, но еще и безопасен. Работнику следует только управлять подвижной частью, и контролировать процесс.
3. Реечные — еще одна разновидность дровоколов, которые являются альтернативной заменой устройствам с гидроцилиндрами. Отличаются они упрощенной конструкцией и повышенной надежностью, но при этом обладают значительно меньшим усилием сжатия, чем гидравлические модели. В качестве привода могут использоваться электрические моторы или бензиновые двигатели внутреннего сгорания.
4. С бензиновыми двигателями — использование бензиновых моторов в качестве привода имеет явные преимущества перед электрическими аналогами. Первое достоинство в их мобильности, то есть такие установки не привязаны к электрической розетке, и могут эксплуатировать в полевых условиях. Вторым преимуществом является увеличенные показатели мощности, что позволяет справляться им с различными по твердости и размеру заготовками. Применяются такие агрегаты не только в быту, но и в промышленных масштабах.
5. Дровоколы с тягой от вала отбора мощности ВОМ — основное достоинство таковых агрегатов в том, что они обладают значительными показателями мощности по сравнению с электрическими и бензиновыми аналогами, но главным их недостатком является привязанность к автотракторной технике, которая оснащена валом отбора мощности. Применяется такое оборудование в лесных заготовках, на предприятиях и различных фермах, где имеются не только большие объемы, но и требуется обработка заготовок больших размеров.
6. Комбинированные модели — в быту используются крайне редко, что связано с высокой их стоимостью. Они оснащаются двумя типами приводов, например, от ВОМ и электродвигатель, что позволяет эксплуатировать оборудование в зависимости от его расположения: во дворе частного дома, где имеется электричество или в полевых условиях.

Для бытового использования лучше всего подходят модели, оснащенные электрическими и бензиновыми двигателями. Если у вас имеется в распоряжении ненужный электрический мотор или привод от мотоблока, тогда сделать дровокол можно своими руками, исключив необходимость больших финансовых затрат.
