Беседки из профильной трубы

Пошаговая инструкция: разметка и монтаж столбов

С поверхности грунта на месте строительства снимаете плодородный слой почвы. Если с участка хорошо уходит вода, то котлован засыпается песком и грунтом, желательно без содержания растительности. Если почва преимущественно глинистая, то засыпается также глина, чтобы была изъята.

Далее изготавливается яма для установки труб глубиной до 90 см. В нее устанавливаете трубу, засыпаете щебнем крупной фракции или строительным мусором. После этого выравниваете столбы опоры по вертикали. В равном положении их следует зафиксировать и после приступать к бетонированию.

Схема беседки

Для работы с металлом очень удобно использовать уровень или отвес с магнитом. Устанавливаете предмет измерения в нужном месте и без особых проблем выставляете столб опоры по уровню.

Другой вариант изготовления фундамента заключается в монтаже блоков, на которые будет устанавливаться беседка. При таком исполнении сооружение будет приподнято от уровня грунта. Блоки устанавливаются обязательно по углам и в шахматном порядке в середине. Это предотвратит провисание трубы. При ребре 50 мм 3 м трубы без опоры провиснет. Блоки выставляются в один уровень по горизонтали. Для этого по углам можно вбить колышки и натянуть между ними бечевку.

Стойки и нижняя обвязка

Когда блоки установленыпо периметру укладываются подходящие трубы. Для нижней обвязки достаточно трубы 50×50 мм, но можно и больше. При этом обязательно проверьте уровень горизонтали труб. В углах трубы свариваете. После этого для установки пола из досок привариваете перемычки из трубы сечения 40×20 мм.

Сварочные работы

Чтобы в беседке можно было спокойно стоять во весь рост, стойки изготавливаются высотой в 2200 мм. Чтобы стойки имели необходимую жесткость и надежно стояли следует приварить монтажные укосины из металлической полосы, как это показано на иллюстрации.

Монтажные укосины

Установив стойку по уровню, струбцинами зажимаете укосины и привариваете их сваркой. Также обвариваете трубу у основания.

Перила и верхняя обвязка

В нашей беседке высота перил будет равна 900 мм. Можно сделать конструкцию и без перил – это не принципиально, например, всплошную зашив поликарбонатом. Для средней обвязки (для перил) и верхней используется труба сечением 40×20 мм. Чтобы жесткость между нижней обвязкой и перилами была достаточной можно приварить вертикальные стойки 950 мм из такой же трубы.

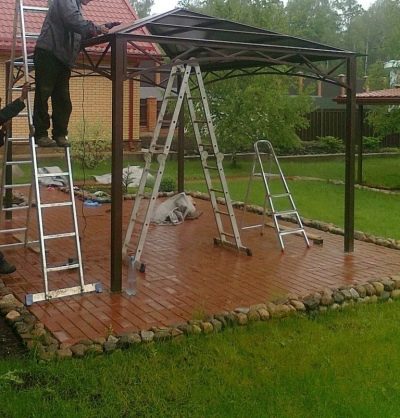

Изготавливаем крышу

В нашем случае крыша беседки будет накрываться битумной черепицей. Для этого стропильная конструкция изготавливается из древесины. Для каркаса используется брус 75×40 мм. Для обрешетки под черепицу можно использовать вагонку. Для более презентабельного вида снизу вагонку можно заменить влагостойкой фанерой.

В открытый торец профильной трубы на стойке забиваете кусок древесины глубиной не менее чем на 100 мм. Сверху должен остаться торчать отрезок до 70 мм. К этим пробкам будем осуществляться крепление стропил. Поэтому пробки можно подрезать под корень и на необходимый угол.

Стропила вырезаются в количестве 4 шт. по 2,5 м. Все стропила соединяются в одной точке наверху. Их можно сбить гвоздями или саморезами. При этом проследите за углом, для этого торцы бруса подрезаются под угол. Для лучшей надежности, стропила между собой можно соединить нержавеющим уголком.

Заключительные работы

По центру верхней обвязки закрепляете поперечный брус. От него перпендикулярно устанавливаете стойку по направлению к верхней обвязке стропил. Это позволит значительно усилить конструкцию кровли. После установки и фиксации стропил, можно изготавливать обрешетку, а сверху настилается фанера или вагонка. Последним штрихом в обустройстве кровли будет настил битумной черепицы. Ее укладка выполняется снизу вверх, а прибивается небольшими гвоздями.

Заключительная отделка

На последнем этапе производится настил пола из доски 70×40 мм. Между доской необходимы небольшие щели, что позволит древесине разбухать при изменении влажности. Учитывая это, половую доску использовать для настила в беседку не рекомендуется. Что касается боковин беседки, то для ее отделки можно использовать разнообразные варианты. Например, приварить элементы ковки, перила закрыть поликарбонатом и т. п.

Итак, мы узнали о том, как сделать беседку из металла с использованием профильной трубы. Если вы имеете собственный опыт в выполнении таких работ, то оставляйте комментарии в конце этой статьи. Также вам могут помочь предоставленные чертежи. Отталкиваясь от них, вы сможете спроектировать свою беседку из металла.

Разновидности и способы создания

Беседки для дачи бывают самыми разными: круглыми, восьми- или шестиугольными, прямоугольными.

Каркас из металла устанавливается одним из двух способов:

• Вертикальные трубы бетонируются в грунт. После этого конструкция прикрепляется к этим опорам.
• Заливается монолитная плита, что бывает довольно редко, либо возводится столбчатый или ленточный фундамент. Общая конструкция создается отдельно. Каркас фиксируют уже после установки стоек.

Какой способ лучше – сказать сложно. Первый метод – это более надежные крепления, потому что бетонируются столбы. В этом случае еще и приходится отдавать меньше денег, потому что нижняя обвязка и фундамент будут не нужны. Однако беседка без пола – это исключительно летний вариант. В конструкции из профтрубы на фундаменте наличие пола предусмотрено изначально.

Этапы постройки

Разберемся, как построить беседку самостоятельно. Инструкция по проведению работ состоит из нескольких этапов:

Иллюстрация
Описание

Копаются ямы для опор. Профтруба бетонируется в земле на глубине не менее 60 см. используйте специальный бур, с его помощью работа проходит быстро и легко.
Вначале копаются ямы по всему периметру, в каждую ставится стойка, выравнивать их не нужно, это делается позже.

Приваривается верхняя и нижняя обвязка. Помните следующее:
Верхняя перекладина кладется сверху, вначале привариваются крайние соединения. Затем варится одна или несколько средних стоек;
Нижняя обвязка состоит из нескольких кусков и вваривается между стойками.

После сварки элементов каркаса столбы бетонируются. Столбчатый фундамент делается просто:
В лунку ставится рубероид для гидроизоляции, делается трубка по диаметру ямы;
Внутрь наливается раствор. Он готовится из расчета 1 часть цемента на 3 части песка и 3 части щебня. Вода добавляется до получения оптимальной консистенции.

Части каркаса свариваются воедино. Это можно сделать как до бетонирования опор, так и после этого

Главное — обеспечить прочность конструкции и ровную стыковку элементов.

Особое внимание уделите угловым соединениям. Контролируйте положение угольником, сначала прихватывайте стык в нескольких местах

Только после того, как геометрия проверена со всех сторон, варите сплошной шов.

Варится коньковая опора кровли. Высота определяется углом наклона ската, делайте его не менее 30 градусов.
Сварите три элемента на земле, а потом приварите готовый узел е верхней обвязке, так проще всего соблюдать идеальную геометрию.

Каркас крыши собирается так:
К коньковой опоре по краям привариваются элементы скатов. Они выступают за край каркаса, чтобы лучше защищать пространство беседки от осадков;
Между элементами скатов привариваются поперечины, их количество зависит от размера крыши.

Кровля закрывается профнастилом. Заказываются листы нужного размера, чтобы не резать их на месте. Крепление производится кровельными саморезами, они имеют сверловой наконечник и вкручиваются в металл без предварительного сверления.

Стенки беседки, а точнее перегородки высотой около метра тоже делаются из профлиста. Он крепится прямо к каркасу саморезами. Заказываются листы по размеру, чтобы не резать их на месте.

После обшивки перегородок беседкой можно пользоваться. Внутри ставится переносная или стационарная мебель. При желании делается пол, используется бетонная стяжка или древесина.

Монтаж и постройка

Изготовление беседки из металла своими руками – это задача, с которой могут справиться далеко не все, поэтому лишний раз повторить пошаговую инструкцию по сооружению подобной конструкции не помешает.

Выбор материалов

Для того чтобы построить красивую беседку, в первую очередь нужно подобрать необходимые инструменты.

В первую очередь нужно выбрать материал, который используется для создания основы постройки. Как правило, это металлические трубы. Они могут быть пустотелыми, с квадратным или прямоугольным сечением, или же профильными. Второй вариант используется чаще. Профильные трубы рекомендуется подбирать прочные. В идеале толщина стенок должна составлять не менее двух миллиметров. Кстати, при покупке труб стоит учитывать тот факт, что от их веса зависит и стоимость материала. Чем тяжелее профильная труба, тем дороже она обойдется.

Далее понадобятся скобы, которые используются для монтажа, прутки из металла, и материал, который используется для обшивки кровли, а в некоторых случаях – и стен. Для работы с металлом понадобятся еще и такие инструменты, как болгарка, перфоратор и строительный уровень, с помощью которого можно проверять, насколько ровными являются линии и грани.

Создание каркаса из труб

Летние беседки из профилированных труб – это достаточно распространенный вариант. В идеале их нужно устанавливать если не на полноценном фундаменте, то на ленточном фундаментном основании. Каркас такой постройки легко сделать своими руками, при этом его ненамного сложнее разобрать по наступлении осени и спрятать до теплых времен.

Сверху этот каркас обтягивается либо ярким тканевым чехлом, либо специальной влагостойкой тканью, которая способна выдержать плохие погодные условия. Сварить каркас из отдельных железных труб несложно. Нужно определиться с формой беседки, отмерить расположение труб при помощи уголка или уровня и сварить все отдельные детали. Такая простая инструкция позволяет создавать самодельные металлические беседки даже тем, кто совсем далек от мира строительных работ.

Выбор подходящего участка

Для того чтобы построить красивую беседку, очень важно уметь выбрать идеальное место, где она будет установлена. Сделать это несложно, главное – ориентироваться на собственные потребности. Беседка должна быть расположена там, где будет удобно отдыхать всей семье

Именно по этой причине очень часто сварная конструкция находится либо в центре участка, либо на видном месте

Беседка должна быть расположена там, где будет удобно отдыхать всей семье. Именно по этой причине очень часто сварная конструкция находится либо в центре участка, либо на видном месте.

Следующий важный момент – поиск идеальных параметров постройки. Беседка не должна быть ни слишком большой, ни слишком маленькой. Легче всего определить параметры самому, учитывая свой рост. Стандартный вариант – это постройка высотой в два метра. Ширина зависит от того, сколько человек должны комфортно располагаться внутри беседки. Ну и, конечно же, этот параметр часто ограничивается возможностями, поскольку на маленьком участке никак не получится расположить огромный металлический шатер.

Когда с размерами беседки уже все понятно, можно переходить к подготовке территории. Для этого нужно просто очистить всю местность от мусора и растительности. После этого в идеале нужно засыпать территорию песком и, залив водой, хорошо утрамбовать. Этот простой процесс подготовки гарантирует, что беседка будет стоять ровно и не проседать.

Работа с кровлей

О работе с основой из металла уже было сказано, поэтому самое время поговорить о кровле. Она должна быть прочной и качественной

Это важно, поскольку в нашей стране дождливая погода – далеко не редкость

Крышу можно делать из профлиста или поликарбоната. Выполнить обшивку таким материалом несложно. Самый простой вариант – просто уложить листы на каркас и закрепить их при помощи саморезов. Если хочется добавить постройке оригинальности, можно согнуть или скрутить края листов, придав им необычную форму.

За и против создания беседки из металла

Сколько людей — сколько и мнений: одним по нраву беседка из профнастила, другие предпочитают видеть во время отдыха только натуральные, природные материалы и не признают ничего кроме теса или камыша.

А третьи свежему воздуху и вовсе предпочитают поход в клуб или кафе. И при этом каждая сторона найдет доводы в защиту своего выбора. Есть они и у любителей стальных конструкций. Вот их примерный перечень:

• Мобильность. Металлические беседки мобильны. Они легко устанавливаются на любых ровных площадках, а в случае необходимости, также, без особого труда демонтируются и транспортируются на другое место. Это удобно. Особенно когда дача не охраняется и возникает необходимость спрятать навес от вандалов.
• Дешевизна. Для постройки беседок чаще всего используется или доска сечением 150×50 мм или же профиль сечением 25×25 мм. Стоимость того и другого материала состоянием на 2018 год в Подмосковье составляет около 50 рублей за метр погонный. Вот только дерево сложнее в обработке, а это выливается в дополнительные расходы.
• Эстетичность. Сварные беседки — это всегда строгие геометрические формы: прямые линии, овалы, спирали и другие подчиняющиеся порядку фигуры. Сегодня они в тренде. А потому даже обладая лишь заурядным художественным дарованием, мастер создаст из металла если и не шедевр, то вполне достойную перголлу. При работе с деревом такой уверенности нет.
• Долговечность. Ничто не вечно в этом мире, но если сравнивать, то сталь таки выстоит подольше любой органики, а если беседка сделана из алюминиевого профиля, то у нее и вовсе есть все шансы пережить своих владельцев. Космический металл славится завидной живучестью.
• Легкость. Несмотря на то, что удельный вес дерева будет меньше, чем у проката, беседка из металлопрофиля всегда будет легче своего бревенчатого аналога. Связанно это с более высокими прочностными характеристиками стали, что позволяет использовать для решения одних и тех же инженерных задач менее объёмные, а значит, более легкие детали.
• Разнообразность дизайнов. Как бы ни хвастались краснодеревщики своими работами, но им никогда не угнаться за «кузнецами». Сталь позволяет реализовать практически любой дизайнерский замысел при этом, за небольшие деньги. Оно ведь конечно можно изготовить изящную арочную беседку и из досок, но во что она вам обойдется?

Немало доводов, не правда ли? Однако их все можно легко отбросить, если вы уже определились и решили строить из дерева. Но если только в процессе выбора, пускай вашим материалом будет металл.

Виды конструкций

Металлическая беседка, изготовленная из пластичного и универсального материала, в плане может иметь форму:

• квадрата;
• прямоугольника;
• многоугольника;
• круга.

Конструкция крыши представляет собой пространственную систему в виде:

• арки;
• одного, двух или четырех скатов;
• шатра;
• купола;
• конуса;
• каскада из арок или волн.

Интересны шарообразные беседки, где стенки и крыша изготовлены как единая округлая конструкция.

Металлический каркас может устанавливаться двумя разными способами:

1. Вертикальные трубы каркаса бетонируются в землю. К этим стойкам потом крепится вся остальная конструкция. При таком способе наличие фундамента на предусматривается. В принципе, сделав на некотором расстоянии от земли, нижнюю обвязку, можно настелить пол, но чаще всего при таком способе изготовления железной беседки площадку бетонируют или выкладывают тротуарную плитку.
2. Сначала делают мелкозаглубленный столбчатый или ленточный фундамент, иногда заливают монолитную плиту, выкладывают площадку плиткой и т.п. Каркас сооружается отдельно и закрепляется после того, как готова хотя-бы нижняя обвязка и стойки. Если фундамент столбчатый или ленточный, труба кладется на него и соединяется по месту: готовую конструкцию поднять сможет только кран.

Это — беседка из профильной трубы на столбиках

Какой способ лучше? Смотря с какой стороны смотреть. Если со стороны надежности крепления, лучше — первый: стойки замурованы. Также этот вариант более экономный: нет нижней обвязки и нет расходов на изготовление фундамента. Но такая конструкция, если она без пола, — это только летняя беседка. Для зимней, закрытой, понадобится пол.

Беседка на фундаменте лучше с той точки зрения, что она изначально предполагает наличие пола. К тому же возвышение, даже если оно небольшое, защищает от попадания внутрь брызг и грязи.

Способы сборки

Традиционно метал соединяют сваркой. Это быстро и надежно. Но в случае с дачной летней беседкой может понадобится разборная конструкция. Ведь на неохраняемой даче оставлять на зиму большое количество железа очень небезопасно. В том плане, что ее запросто могут украсть. В этом случае сваривают модули, которые потом между собой соединяются болтами. Как правило такие разборные беседки из металла — это каркас, к которому крепится тент, или другое подобное быстро монтируемое или демонтируемое ограждение и такая же легкая кровля.

Для сборной металлической беседки отдельно варят каркасы для каждой из сторон, потом собирают их при помощи болтов

Каркас в разборных беседках разбивают по граням. Если она четырехугольная, варят четыре отдельных контура со всеми необходимыми перемычками. В шестигранниках — их шесть и т.п.

Сравнение профильных труб с другими строительными материалами

Для корректного анализа надо привести особенности иных материалов, которые применяют для возведения беседок. Дерево не трудно обрабатывать для придания нужной формы, подгонки отдельных деталей. Однако изделия из него не обладают высокой прочностью.

Приходится увеличивать размеры, чтобы получить необходимую надежность. Деревянные строения разрушает изменение температуры и влажности. Внешний вид и целостность структуры повреждают микроорганизмы и вредные насекомые. Для предотвращения пагубных воздействий применяют глубинные пропитки.

Кирпичные строения весят много. Для надежной эксплуатации нужен солидный фундамент. Процесс строительства сопряжен с воспроизведением сложных «мокрых» процессов. По сравнению с применением профильных труб в данном случае значительно увеличиваются трудовые и временные затраты. Следует помнить об ограничениях при заливке фундамента и кладке в плохих погодных условиях, при низкой температуре.

Беседка из металла своими руками. Фото, чертежи и схемы сооружений

Кроме дерева, для строительства беседок часто используют металл: железо или алюминий. Материал этот долговечный и изделия из него не нуждаются в ремонте. Соединение элементов производится с применением сварки. Модели беседок из металла могут иметь стационарную или разборную конструкцию. В случае сборно-разборного варианта в качестве крепления используют болтовые соединения.

Шестигранная металлическая беседка с заостренной крышей

Планируя расположение беседки, необходимо учитывать, что металлические элементы в жаркую погоду сильно нагреваются. В связи с этим, рекомендуется выполнять такие сооружения открытыми и устанавливать в саду.

Перед началом выполнения проекта, необходимо продумать дизайн беседки, который соответствовал бы по стилистике существующему экстерьеру. Размеры, закладываемые в чертежи беседки из металла своими руками, зависят от предполагаемого количества людей, которые смогут находиться внутри нее, а также мебели и наличия определенного оборудования (мангала, барбекю).

Чертеж металлической беседки с коваными элементами

Многие пользуются готовыми схемами для возведения беседок из металла своими руками, фото которых можно отыскать в сети интернет. Относительно легкой в установке является конструкция прямоугольной формы с размерами 2,5х3 м. Эта модель не будет громоздкой и в то же время в ней можно расположить стол и несколько посадочных мест для комфортного отдыха.

Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций

Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.

Беседка из профильной трубы, дополненная тканевым навесом

Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.

Проект обустройства прямоугольной беседки из металлопрофиля

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.

Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.

Проект квадратной беседки из металлической трубы с деревянными лавочками

Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.

Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют

На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню

Чертеж беседки из профиля с квадратным сечением

После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.

Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

Схема разборной беседки из профтрубы размером 20х20х2 мм

Типы конструкций

Вида всего два: открытый и закрытый. Но вариантов реализации очень много.

Выбирая закрытый тип обычно зашивают стены беседки от пола до потолка. От капризов матушки природы они конечно защищают, но стоит учесть, что в жаркую понадобится достаточная вентиляция.

Закрытая от непогоды беседка

Открытое же сооружение преимущественно удобно в летнее время. Имея достаточно света и хороший обзор окружающей среды, вы сможете полностью почувствовать дыхание природы. К тому же этот вариант требуем меньшего бюджета ввиду отсутствия стен.

Бюджетный вариант беседки – открытая

Также металлические беседки для дачи или дома разделяют на стационарные и переносные. Переносные можно разобрать и вне сезона хранить в сарае. Общий каркас конечно состоит из сваренных между собой деталей, но для скрепления между собой своего рода модулей обычно используют болты.

Рекомендуем также прочитать

Для стационарной беседки делают стойки, зарытые в землю и укрепленные фундаментом. Для этого типа можно пристроить мангал или барбекю. В своих габаритах такие беседки конечно значительно больше мобильных.

На примере фото можно увидеть, что для дизайна беседки из металлопрофиля одинаково подойдут и минимализм, и богатый экстерьер.

Простая металлическая беседка, при этом красиваяИзящная кованная беседка открытого типа

Чертежи с размерами

Перед сборкой следует сделать подробные эскизы конструкций: схема (чертежи, размеры, детализация) поможет правильно рассчитать количество материала. В качестве образца можно использовать беседки, которые имеются в продаже в строительных фирмах. Чаще всего это варианты нетрадиционной формы: арки и полуарки, пятиугольник, трапеции и пр. За основу можно взять и конструкцию простой 4-6-угольной садовой постройки классического типа.

При составлении чертежа важно определить высоту внутри сооружения, чтобы человек мог стоять выпрямившись. Лавочки в нестандартных беседках часто располагают возле коротких стен или скатов арки. Над сиденьями должно оставаться не менее 1 м до металлоконструкций, чтобы исключить травмы

Над сиденьями должно оставаться не менее 1 м до металлоконструкций, чтобы исключить травмы.

Необходимые для работы инструменты, материалы

Для создания садовой беседки из металлического профиля своими руками нам понадобится инструмент:

• Лопата штыковая и совковая;
• Ручной бур;
• Ящик или другая емкость для смешивания бетона;
• Сварочный аппарат;
• Шуруповерт;
• Дрель или перфоратор;
• Набор сверл;
• Кисть;
• Струбцины;
• Уровень;
• Рулетка;
• Металлический угольник;
• Болгарка.

Из материалов:

Для фундамента (в нашем примере это будет столбчатый) потребуется:

• Щебень;
• Цемент;
• Песок;
• Куски асбоцементной трубы;
• Куски арматуры.

Для изготовления стоек потребуется квадратная профильная труба с толщиной стенки 2,5 мм и сечением не меньше 50 х 50 мм.

Для перемычек, элементов навеса пойдет квадрат 25 х 25. Для перил лучше взять трубу прямоугольного сечения с шириной равной профилю стоек, а высотой 20 – 25 мм.

Этапы строительства

Для пошаговой инструкции я использовал беседку участника форума «ForumHouse» с никнеймом «toly23». Он представил строительство своего проекта в виде фотографий, которые я буду приводить по ходу описания процессов. В итоге беседка должна будет выглядеть следующим образом:

Готовая постройка

Технические характеристики беседки

Перечислил основные характеристики, а также еще раз привёл размеры на трубы. Толщина всего металла 2 мм.

Прямоугольная и квадратная форма профильной трубы

• Размеры: 3 на 4 метра.
• Фундамент: бетонные блоки (12 штук).
• Крыша: односкатная.
• Кровля: профнастил.
• Обшивка стен: профнастил, вагонка, декоративная обрешётка.
• Нижняя обвязка: труба 60 на 60 мм.
• Опорные стойки (столбы): труба 60 на 40 мм.
• Верхняя обвязка: труба 40 на 40 мм.
• Верхняя ферма: труба 60 на 40 мм.
• Перила: труба 40 на 20 мм.

Фундамент

После расчистки площадки было сделано фундаментное основание для будущей постройки. Оно состоит из 12 бетонных блоков, сделанных по следующей технологии:

1. Копаются 12 ямок 20 на 20 см с глубиной 25 см.
2. Изготавливается опалубка для каждой ямки высотой 12 см (в зависимости от вашего уклона грунта может варьироваться).
3. Ямки заливаются бетонным раствором.
4. После нескольких дней застывания опалубка снимается.

12 блоков фундамента

Нижняя обвязка

Поверх фундамента укладывается нижнее основание из трубы 60 на 60 мм. Вам понадобятся 3 трубы по четыре метра и 4 трубы по три метра. Центральная труба, как и металл по периметру, должна лежать на бетонных блоках.

Нижняя обвязка из семи труб

Установка вертикальных стоек и покраска каркаса

Каркас состоит из 11 стоек, которые держат крышу и обшивку беседки. В первую очередь необходимо будет сварить 8 основных стоек (4 с одной и 4 с другой стороны), а затем уже приступать к стойкам для двери и той дальней с задней стороны.

Завершающим этапом будет покраска всех металлических поверхностей. Сначала все трубы зачищаются и обезжириваются, а после уже окрашиваются в нужный цвет.

Изготовление крыши и укладка кровли

Технология монтажа односкатной крыши из металла заметно сложнее, нежели из дерева. Для надежности, хозяин беседки предлагает сделать ферму, чтобы скат не прогибался под тяжестью снега.

Готовая крыша с кровлей

Для кровли был выбран самый бюджетный вариант — профилированный лист, который прекрасно вписался в общую концепцию беседки, так как стены также будут частично сделаны из профнастила. Крепление осуществляется на кровельные саморезы с резиновой шайбой.

Обшивка стен

Интересное решение было принято в вопросе обшивки. Она состоит из профилированного листа с задних сторон (от крыши и вниз), декоративной обрешётки (от крыши в вниз) на лицевых сторонах и евровагонки (от пола и вверх) по всему периметру.

Евровагонка устанавливается на высоту одного метра. Профлист просто закрывает помещение с задних сторон, на которые никто не смотрит. А обрешётка делается для красоты как раз в самом выигрышном месте.

Готовая обшивка каркаса

Пол

Для пола можно использовать любые доступные доски, например «сороковку» 40 на 100 на 6000 мм. Как раз шестиметровые доски прекрасно режутся пополам и без остатка укладываются на пол. Сорок штук будет вам как раз впритык для настила пола, хотя есть смысл взять с запасом.

Укладка пола

Стоимость материала для беседки (37 000 р.)

Так как постройка собиралась своими силами, то весь бюджет был израсходован только на строительный материал. Вышло около 37 тыс. рублей. Смело закладывайте 40, потому что помимо основного материала можно включить цены на бензин, бракованные элементы, дополнительные электроды и так далее.

Конечный результат

Беседка получилась действительно интересной, нестандартной и очень надежной. Даже если не экономить на материале, то получается вот такая конечная стоимость. Для беседки из металла это совершенно недорого.

Видеоинструкция

Строительство в видеоформате предлагает нам канал на youtube «ANT». Технология заметно отличается от той, что предложена выше на фотографиях, но она также имеет место.

Плюсы и минусы

Беседки из металлопрофиля обладают целым списком неоспоримых достоинств:

• Надежность. Готовая конструкция устойчива к физическим и механическим воздействиям, а также к погодным условиям, не теряет форму в случае проседания почвы.
• Простота в эксплуатации. Косметический ремонт каркаса можно сделать своими силами, не привлекая специалистов со стороны.
• Визуальная привлекательность. Внешний вид беседок из железа и прочих металлов внушает уважение: смотрятся они очень дорого и респектабельно.

• Долговечность. Сварные металлоконструкции способны простоять несколько десятилетий, оставаясь целыми и невредимыми.
• Универсальность. Железные изделия будут прекрасно смотреться в любой обстановке, будь то общественный парк или частное владение.
• Пожароустойчивость. Железо и прочие металлы совершенно не боятся огня, поэтому можно не опасаться, что искра от костра или другого источника огня сможет разрушить сварную постройку.

• Большой диапазон цен. При желании иметь на своем садовом участке металлическую беседку можно подобрать более экономичный или более изысканный вариант.
• Устойчивость к погодным условиям: металл не выгорает на солнце и не боится влаги в отличие от других материалов.
• Садовым беседкам из различных видов металла не страшны насекомые и мелкие грызуны.
• Разнообразие конструкций. Беседки из металла могут быть как цельно-сварными, так и разборными. Сборные модели хороши еще и тем, что при необходимости их можно просто разобрать и перенести в другое место.

Недостатков у таких построек очень мало. Минусом можно назвать их более высокую по сравнению с пластиковыми и деревянными изделиями стоимость. Однако разница в цене не настолько велика, как количество неоспоримых преимуществ.

Еще один недостаток металла в том, что он подвержен коррозии, и придется регулярно обновлять защитный слой, чтобы поддерживать постройку в надлежащем виде.

Подготавливаем участок и устанавливаем фундамент

Очищаем участок, на котором будем устанавливать беседку, размечаем его, о том, как разметить участок под беседку читайте здесь: и по углам периметра будущей постройки, а также по центру выкапываем ямы глубиной 25 на 25 и на 25 см. Схема расположения опорных точек фундамента показана на рисунке 2:

Рисунок 2. Схема размещения опорных точек фундамента

Далее из досок 10 на 15 см делаем опалубку и заливаем бетоном, опалубка должна быть установлена так, чтобы будущие столбы были на 10 — 15 см над уровнем грунта.

Для того, чтобы верхняя часть опор находилась в строго горизонтальном уровне вымеряйте его с помощью доски длинной 3 метра и строительного уровня. Даем бетону около 5 дней, чтобы застыть.

Таким образом, мы получили фундаментные точки опор, на которые будет установлено основание нашей беседки изготовленное из металлических швеллеров.

Рисунок 3. Готовый фундамент под установку металлической беседки

Почему выгодно применение профильных труб

На снимке представлен пример в «среднем» варианте оснащения. Здесь есть достаточно места для комфортного размещения за столом шести человек. Установлен крупный мангал. Конструкцию можно усовершенствовать стационарными стенками, жалюзи и другими приспособлениями для защиты от солнца, дождя и ветра. Для удобства эксплуатации в беседке монтируют электропроводку с подключением розеток и освещения, водопровод и канализацию.

Чтобы сделать надежный силовой каркас в крупных и небольших беседках используют профильные трубы с круглым, квадратным и прямоугольным сечением. Такие заготовки отличаются следующими преимуществами:

• Разумная стоимость и широкий ассортимент. Понадобятся не слишком крупные инвестиции. Не сложно приобрести изделия с необходимой толщиной стенок и определенными габаритами.
• Легкость труб пригодится при транспортировке, в процессе сборки. При сравнительно небольшом весе не нужен крупный фундамент. В некоторых вариантах допустим монтаж беседки непосредственно на поверхность земельного участка без специальных опорных площадок.
• Качественные профильные трубы рассчитаны на значительные нагрузки, длительный срок эксплуатации.
• Беседки из них не сложно ремонтировать, модифицировать. Для восстановления внешнего вида используют простую недорогую окраску.
• Применение стальных труб повышает пожарную безопасность.
• Для их соединения можно применять сварку, болтовые соединения.
• К устойчивому каркасу надежно прикрепляются разные виды обшивки, компоненты конструкции кровли, инженерные сети, светильники и выключатели.
