Как наточить цепь бензопилы

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

• заточка напильником,
• болгаркой,
• электрическим станком
• и так называемым «ручным» станком.

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

Диаметр круглого напильника напрямую зависит от размера цепи:

Как затачивать?

Процесс заточки делится на несколько этапов:

Нужно убедиться, что у пилы включен цепной тормоз

После следует крепко зажать инструмент в тисках.
Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз.
Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок.
Помимо зубьев затачивается также ограничитель

Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

1. При отсутствии опыта лучше не начинать с дорогих цепей.
2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

Минусы:

Болгаркой

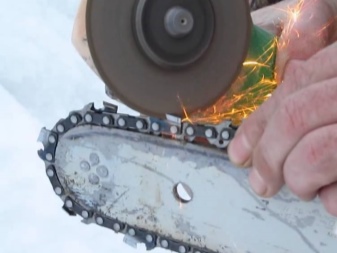

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Минусы:

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Минусы:

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Конфигурация звена

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

• Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°.
• Задний угол верхнего лезвия — от 50 до 60°.
• Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

• Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм.
• Низкая скорость заточки.
• При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно.
• Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструкция станка

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Наименование модели станка	Стоимость, руб.
Авангард МЗЦ-100/450	1700
Einhell BG-CS 85 E	1990
Бригадир Professional GM4P	2270
Тайга МЗ-600	4320

Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:

• Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц).
• Оптимальная мощность — от 250 до 600 Вт.
• Скорость вращения – 3000—6000 об/мин.
• Толщина абразивного круга – до 3,2 мм.

Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.

Другие варианты

Пильную цепь можно заточить и с помощью других подручных инструментов. Действуя правильно и последовательно, можно добиться неплохих результатов даже без станка. Основная сложность здесь заключается в том, что зафиксировать рабочую область, а также вывести нужный угол при работе с электроинструментом на весу практически невозможно.

Болгаркой (УШМ)

Несмотря на то что этот метод довольно часто упоминается в качестве альтернативы станочной заточке цепи, рекомендовать его к применению сложно. Даже опытные мастера не справляются с задачами идеально. Что уж говорить о новичках. Сложность с фиксацией определенного угла заточки требует использования вспомогательных приспособлений.

К сложностям при использовании болгарки также можно отнести высокий риск разрыва цепи

При любом неосторожном движении режущий элемент УШМ может повредить шарнирное соединение. В этом случае открепившийся участок цепи отлетит произвольно, повышая вероятность получения травмы для мастера, производящего работу

Процесс заточки заключается в подводе звена цепи к пильному диску. Продолжительность контакта лучше делать такой же, как на станке. Это снизит риски перегрева металла. Цепь лучше оставить на шине, как и при ручной заточке. В остальном порядок действий будет следующим.

На УШМ устанавливается диск. Лучше выбирать отрезной круг для работ по металлу с показателями толщины до 2 мм.
Между цепью и шиной устанавливается буфер. Можно взять кусок щепки или другой подручный материал.
Выполняется заточка

Важно заранее вымерить нужный угол.
Подтяжка цепи. Она понадобится после заточки любым способом.

У заточки зубьев бензопилы с использованием УШМ есть очевидные достоинства. Это скорость работы, отсутствие дополнительных затрат, если инструмент уже в наличии. Недостаток тоже вполне очевиден — слишком высокие риски, необходимо тщательно соблюдать технику безопасности при работе с болгаркой.

Дрелью или бормашиной

Использование этого типа инструментов предполагает проведение работ по аналогии с ручной заточкой. Механизация позволяет несколько ускорить процесс. Но и здесь нужно следить за точным позиционированием рабочей области. Для использования в сочетании с дрелью и бормашиной выпускаются специальные точильные комплекты, включающие в себя следующие элементы оснастки:

• направляющую;
• центрирующей линейки;
• шлифовальных насадок разного диаметра с округлым профилем.

Хвостовик сменного надфиля фиксируется в патроне электроинструмента. Подбирается он по диаметру, с учетом соответствующего шага пильной цепи. После этого на бормашину или дрель устанавливается оснастка, ослабляется ее регулировочный винт. Его выравнивают и фиксируют по линейке.

Инструмент подносится к зубу цепи, активируется вращение наконечника. Надфиль, как и при станочной обработке, протачивает сразу все стороны зубца. Средняя продолжительность обработки всей ленты составляет не более 15 минут.

Советы

Прежде чем приступить к заточке, стоит убедиться в том, что пиле она действительно необходима. Существует 5 простых критериев оценки, способных это подтвердить.

1. Уменьшение размера опилок, вылетающих при работе.
2. Повышение усилий, прилагаемых в процессе использования инструмента. Пилить становится заметно сложнее.
3. Подпрыгивание, неравномерный ход цепи.
4. Появление явных признаков смещения геометрии пропила. Его просто «уводит» в сторону.
5. Запах гари, появление дыма из-под цепи.

Продолжение работы затупившимся инструментом, будь то электрический или бензиновый агрегат, грозит не просто переустановкой сменного элемента. В некоторых случаях перегрузки выводят из строя куда более дорогостоящие узлы, поменять которые окажется уже не так просто. Еще один немаловажный момент — проверка качества заточки по завершении работ. Здесь тоже есть свои явные критерии, которые показывают, что цепь полностью готова к работе.

Важно добиться остроты не только верхних, но и боковых режущих кромок. Углы у всех зубьев должны быть одинаковыми, как и их длина

Определяются эти параметры производителем инструмента. Угол заточки выбирается исходя из способа распиловки древесины. При поперечном пилении его делают в диапазоне от 25 до 35 градусов. При продольном хватит и 10.

Стоит обратить внимание и на ограничитель глубины. Его показатели варьируются в диапазоне от 0,5 до 0,8 мм, но лучше опираться на рекомендации производителя, иногда рекомендуемые параметры отличаются от стандартных

Ограничитель глубины влияет на уровень производительности инструмента, при уменьшении показателей она снижается. Превышать рекомендуемые значения тоже не стоит, поскольку при работе будет сильно ощущаться вибрация.

Среди полезных советов, которые дают специалисты по заточке пил, можно выделить следующие рекомендации.

Обслуживание цепи после проведения работ. Стоит продуть ее сжатым воздухом, а затем на некоторое время погрузить в моторное масло (чистое, не отработку). Это позволит существенно продлить срок эксплуатации цепи.

Выделение времени на обкатку. Она проводится сначала на малых оборотах, в течение 60 секунд. Этого времени хватит на то, чтобы смазка равномерно распределилась, а звездочка и звенья прогрелись, притерлись. После этого цепь остужают, повторно проводят ее регулировку и натяжение.

Следования правилам эксплуатации

При пилении после заточки важно избегать наклонного положения цепи. При необходимости нужно проводить периодическую регулировку натяжения звеньев

Под нагрузкой они могут провисать.

Периодическую обработку станочным способом. Даже если восстановить остроту зубьев в «полевых» условиях удалось надфилем или дрелью, при появлении такой возможности стоит провести полноценную обработку металла. Станок обеспечивает более высокую геометрическую точность, дает возможность выправить дефекты, возникшие при работе с инструментом.

Контроль стачивания зубьев. После 3-4 операций по восстановлению их остроты стоит проверить пригодность цепи к дальнейшей эксплуатации. Изменение глубины пропила и другие дефекты будут свидетельствовать о том, что элемент требует замены, а не восстановления.

Обязательно нужно защитить глаза щитком или очками, проводить работу в перчатках. Получение травм, особенно при инструментальной заточке — не редкость.

О том, как правильно заточить цепь бензопилы своими руками, смотрите в следующем видео.

Почему происходит затупление инструмента

Очень часто в процессе заготовки большого объёма дров в лесу заточку инструмента выполняют по несколько раз в день. Главная причина этого большое количество обрабатываемого материала и другие сопутствующие факторы: попадание сучков в древесине, касание бензопилой земли и других твёрдых элементов.

Работа затупленной бензопилой может спровоцировать серьёзные проблемы, которые связаны не только со снижением коэффициента полезного действия, а и увеличением расхода горючего и что ещё хуже разрушением шины и других частей инструмента из-за возникновения вибрации.

Такие проблемы могут привести к серьёзному ремонту или к необходимости приобретения нового инструмента, стоимость которого сложно отнести к бюджетной.

Во избежание подобных неприятностей с бензиновым распиловочным механизмом нужно проводить регулярное обслуживание инструмента. Затупленная пильная цепь быстро проявит себя резким снижением скорости проводимых работ, увеличением нагрузки на бензопилу, высоким уровнем вибрации, а, главное, из разреза дерева начнёт вылетать мелкая стружка.

Также на проблему указывает потемнение стружки, которая на 100% свидетельствует, что пришло время заточки инструмента.

Правила заточки цепи своими руками

Если человек хочет научиться правильно, точить цепь бензопилы, чтобы по завершении этого процесса инструмент функционировал как новый, важно следовать определённым правилам:

Ограничители пропилов по высоте и кромка угла режущих звеньев каждый раз после заточки должны отвечать первоначальным параметрам, которые были заданы производителем и поэтому спешка в этом процессе недопустима.
Также недопустимо сильное стачивание или смена последовательности звеньев, так как их идентичность напрямую влияет на то, как работает бензопила

В случае допущения ошибки на этом этапе не только увеличатся нагрузки на мотор, а может порваться цепь, что очень опасно для человека.
Выбирая круглый напильник для заточки пильной цепи важно ознакомиться с его параметрами, которые должны в точности подходить под шаг и размеры зубьев.
Важно чтобы напильник не выступал над вершиной зубьев больше чем на 1/5.. Также в процессе заточки бензопилы нужно правильно размещать напильник по отношению к плоскости зуба так, чтобы инструмент располагался под углом 90 градусов к вертикальным поверхностям и приблизительно 10–30° к горизонтальным плоскостям

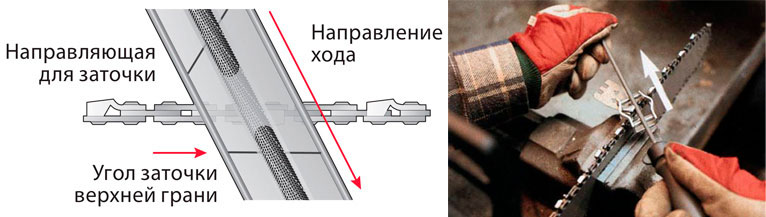

Также в процессе заточки бензопилы нужно правильно размещать напильник по отношению к плоскости зуба так, чтобы инструмент располагался под углом 90 градусов к вертикальным поверхностям и приблизительно 10–30° к горизонтальным плоскостям.

Основные ошибки новичков при затачивании

Есть ряд рекомендаций, как заточить цепь бензопилы, чтобы избежать типичных ошибок, характерных для новичков:

• нужно делать одинаковое количество движений для каждого зубца;
• требуется прикладывать равные усилия для всех зубьев, чтобы избежать неравномерности;
• если цепь слишком затупилась, то напильник для работы не подойдёт и рекомендуется использовать электрический станок;
• угол устанавливают с учётом того, в каком направлении в дальнейшем будет происходить распиловка брёвен.

Пользуясь напильником надо учитывать, что он снимает металлическую стружку с цепи, когда двигается вперёд.

Смотрите в видео как заточить пилу болгаркой:

Рекомендуется не задевать им поверхность зубьев, при выполнении возвратного движения назад. Преимущественно все цепи точат под углом 30°, но после завершения процедуры следует проверить их шаблоном. Делают это последующему алгоритму:

• шаблон накладывается на цепь;
• проверяется насколько выступает ограничитель глубины;
• осуществляется подравнивание ограничителя плоским напильником.

Обычно расстояние глубины у ограничителя составляет 0.65 мм, но в целом при необходимости его разрешается варьировать в пределах 0.45 – 0.80 мм.


Как правильно затачивать цепьИсточник mauro-gianvanni.ru

Затачивание станком

Наиболее эффективной считается методика с применением электрического станка, позволяющего добиться заводской точности. Разберёмся, как точить цепь бензопилы таким способом, добиваясь нужного результата с минимальными временными и трудозатратами. Пилу ставят в специальное отверстие. Необходимо ослабить винт, зажимающий цепь и настроить нужный уровень заточки по таблицам или самому тупому зубцу. Процесс выполняется в соответствии с выбранными параметрами, после чего пила обрабатывается машинным маслом. Можно использовать две методики при заточке станком:

1. Последовательное воздействие на зубцы один за другим, время от времени изменяя полярность.
2. Зубцы затачиваются через один, сначала правый, а потом левый, что позволяет обойтись без изменения полярности.

Заточка цепи станком Источник instrumentgid.ru

Смотрите в видео инструкцию по заточке цепи бензопилы при помощи станка:

Почему цепь тупится

Есть несколько причин, по которым цепь быстро затупляется у неопытных пользователей. Преимущественно это происходит по следующим причинам:

• Использование некачественного масла, не рекомендованного производителем;
• Неправильная установка параметров, зазор между кромкой и ограничителем должен быть 0.7 мм;


• Отсутствие смазки инструмента перед работой. Непосредственно перед каждым использованием смазывайте ведущую звёздочку маслом М8.
• Нет нормального натяжения цепи, при установке она должна располагаться точно по пазам, находящимся на шине.

Технология PowerSharp

Если ваша цепь совместима с системой PowerSharp, то это значит, что удастся сэкономить время и силы. Заточка происходит без снятия с шины всего за несколько секунд. Комплектация системы включает:

• заточное устройство;
• абразивный брус;
• пильная шина.

Разберёмся, как наточить цепь бензопилы с помощью PowerSharp всего за три шага:

1. Установить цепь с шиной;
2. Закрепить брус, устанавливаемый непосредственно на шину;
3. Упереть конец пилы куда-нибудь и запустить оборудование на несколько секунд.

Заточка системой PowerSharpИсточник greenindustrypros.com

Соблюдение всех рекомендаций позволит избежать порчи цепи и провести операцию с соблюдением технологических требований.

Смотрите в видео, как заточить цепь бензопилы народными способами:

Коротко о главном

Надо постоянно следить за цепью и пользоваться экспертными рекомендациями при её заточке. Это необходимо, так как от этого зависит хороший распил древесины и удобство при работе с бензопилой.

Понять, что цепь затупилась, можно, если при распиливании от дерева летит пыль, а не древесные стружки, а также тот факт, что древесину тяжело пилить, цепь покрылась ржавчиной и потеряла блеск.

Заточка цепи бензопилы производится на специальном станке или ручным способом, а также при помощи болгарки. Во всех этих случаях нужно соблюдать технику безопасности.

Рейтинг заточных станков 2020

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

• Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
• Качаем воздух литрами: лучшие масляные компрессоры 2020

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Подведение итогов

Таким образом, лучшим станком является устройство, которое по всем характеристикам отвечает заявленным требованиям и имеет положительные отзывы у пользователей. Сравнивая параметры большинства изделий, можно выбрать отличный вариант, новинки из универсальных моделей по доступной цене.

Важно не совершить ошибки при выборе. Следует помнить, что российский рынок предложений почти на 20% наполнен подделками из Китая, копирующими внешние формы инструментов от признанных производителей

Поэтому покупка дешёвого станка, изготовленного неизвестными умельцами, может оказаться неудачным приобретением. В таком случае он не будет отвечать предъявляемым требованиям и не обеспечит обязательства по гарантии.

Решить вопрос – товар какой фирмы лучше брать, можно только путём обращения в магазины или представительства проверенных компаний, имеющие необходимые лицензии. Лучшие производители дорожат репутацией.

Удачных покупок!
