Колодец из бетонных колец своими руками: поэтапная инструкция

Назначение дренажных труб

Повышенная влажность почвы негативно сказывается на строительных конструкциях, прежде всего фундаментах зданий. Под воздействием воды и колебаний температуры основание быстро разрушается, возникают трещины на цоколе и стенах. Затопление садового участка может стать причиной гибели растений, порчи сооружений хозяйственно-бытового назначения.

Чтобы снизить влияние паводков, осадков или грунтовых вод, владельцы участков проводят укладку дренажных труб своими руками. Своевременный водоотвод устраняет причину зимнего морозного пучения, в результате которого разрушаются фундаменты, отмостка и дорожки. В подвалах или погребах уменьшается влажность воздуха, исчезают пятна плесени. Стенки подземных сооружений в холодный период не промерзают.

Осушение болотистой почвы на приусадебном участке приводит к более раннему ее прогреву. Это благоприятно сказывается на росте растений, увеличивается урожай. Садоводами замечено, что вредителей культур и комаров становится меньше. Площадки, дорожки и другие элементы ландшафтного дизайна на сухом устойчивом грунте служат дольше.

Дренажные трубы широко применяются в промышленном и гражданском строительстве при осушении котлованов, прокладке автомобильных дорог, в мелиорации.

Как выбрать место

Колодец располагается в месте, где грунтовые воды проходят максимально близко к поверхности. Это приведет к уменьшению времени выкапывания ямы, стоимости работ.

Выбирая место для колодца, соблюдайте следующие правила:

• он не должен мешать проходу и проезду автотранспорта;
• место выбирается в соответствии с планом строительства дома;
• должен находиться вблизи огорода, который требуется поливать;
• рядом не должны находиться туалет, выгребная яма, компостная куча;
• выбирайте наиболее возвышенное место на участке;
• окончательное место должно выбираться с учетом пролегания грунтовых вод;
• лучшее время копать колодец — конец лета — начало осени.

Капитальная чистка с ремонтом швов

Проводится при попадании в воду органического мусора, при росте водорослей, разгерметизации швов. В этом случае чистить колодец на даче придется вручную, спускаясь в него. Для этого понадобится как минимум 2 помощника и следующие приспособления:

1. Длинная деревянная (металлическая) лестница, веревочная лестница или качели из привязанной к двум веревкам доски, на которой чистильщику придется стоять ногами — из этого перечня выбирается наиболее приемлемое в данном случае приспособление.
2. Устройство для спуска и блокировки, если будут делаться качели.
3. Щетка или губка для очистки стенок колодца. Обычно для этих целей используется мягкая щетка по металлу.
4. Ведро.
5. Страховочный трос, резиновые сапоги и каска для чистильщика. Последняя необходима для того, чтобы уберечь голову от случайно упавшего сверху инструмента.
6. Насос для откачки воды.
7. Раствор цемента с добавлением жидкого стекла для ремонта швов.
8. 10%-ный (10-20 мг на 1 л воды) раствор хлорной извести для дезинфекции шахты.

Нужно не только знать, как правильно чистить колодец самостоятельно, но и провести каждый этап работ аккуратно и тщательно. Работать нужно как минимум втроем: один человек находится в шахте, второй страхует его, а третий принимает и освобождает ведра с илом, подает и принимает инструмент.

Следует иметь в виду, что людям с заболеваниями сердца и сосудов противопоказаны работы в шахте колодца, потому что все, что глубже 3 м, связано с нехваткой кислорода. К тому же в шахте может быть скопление газов. Чтобы убедиться в их отсутствии, нужно опустить на дно ведерко с горящей свечкой. Горение поддерживает только кислород, поэтому если свеча потухла, нужно перед ручной чисткой колодца откачивать газ.

Откачку можно произвести с помощью домашнего пылесоса или обыкновенной буржуйки, размещенной около колодца. Нужна длинная труба, один конец которой крепится к поддувалу, а второй опускается почти до воды. Буржуйка растапливается, и с помощью печной тяги газ выводится наружу.

Капитальная чистка колодцев своими руками проводится по следующему алгоритму:

1. Производится откачка воды. Это делается сразу или поэтапно, и по мере откачки (например, по 1 колодезному кольцу) чистильщик спускается и моет стенки шахты.
2. Полная очистка стенок шахты от грязи и образований.
3. Промывка стенок шахты проточной водой из шланга, после чего нужно будет включить насос для чистки и выкачать эту жидкость со дна.
4. Чистка дна от ила, пока не покажется донный фильтр.
5. Чистка имеющегося донного фильтра или полная замена. Чтобы фильтр почистить, его компоненты придется поднять и хорошо промыть, а затем уложить на место.
6. Замазывание трещин.
7. Дезинфекция стенок и воды с помощью хлорной извести. Можно также приобрести специальное средство.
8. Удаление после дезинфекции воды из колодца. Сливать в огород эту воду нельзя, нужно вывести шланг в выгребную яму. Это действие производится несколько раз, пока не улетучатся запахи дезинфекционного средства. После этого в течение 1-2 недель рекомендуется используемую для питья воду кипятить.

Необходимо соблюдать меры безопасности. Донный фильтр — устройство ненадежное. Если долго стоять на его поверхности, ноги может затянуть, поэтому работы нужно выполнять быстрее и чаще переступать с ноги на ногу, проверяя собственную устойчивость.

Собственный колодец дает возможность быть независимым от городских служб и круглосуточно получать воду в нужном количестве и хорошего качества. Чистка и ремонт колодцев являются обязательными мероприятиями, которые должны проводиться регулярно для поддержания источника в рабочем состоянии и сохранения качества питьевой воды.

Каждый дом, для обеспечения нормальных условий проживания и комфорта имеет систему водопровода и канализации, каждая из этих систем имеет собственные колодцы и периодически нуждается в обслуживании и очистке. Ремонт и чистка колодца проводятся с определенными промежутками времени, которые устанавливаются в зависимости от типа грунта, интенсивности использования строения.

Очень многое зависит и от используемого материала при строительстве, а так же от соблюдения самих правил строительства и качества выполненных работ. Если при строительстве был использован некачественный материал, не был учтен тип грунта и не соблюдена технология, то шахта источника постоянно будет выходить из строя и требовать проведения ремонтных работ.

Домик из бревен

Если предыдущий вариант был чисто функциональным, то домик из бревен обладает еще и эстетическими достоинствами.

Строится он несколько иным способом, чем вариант колодезного домика из бруса, но технология в общем похожа.

Рассмотрим пошаговую инструкцию по возведению данной конструкции:

1. Распилив бревна по проектным размерам, их обрабатывают рубанком и смазывают пропиткой.
2. Для соединения бревен в каждом из них делаются специальные вырубки.
3. Сборка сруба осуществляется порядно, при этом бревна одной стены выступают на некоторое расстояние за пределы смежной. Очень интересно смотрится вариант, когда такие выступы имеют разную длину. Самый верхний ряд (венец) должен немного возвышаться над крышкой.
4. На верхний ряд устанавливают сделанные также из бревен стойки под ворот, для чего в их нижней части следует выполнить полукруглую вырубку.
5. Крыша бревенчатого домика может быть открытой (навес) или закрытой. В первом случае на каждую стойку укладывают параллельно по одному брусу, на которых затем монтируются две стропильные фермы (применяется та же схема с висячими стропилами). Во втором – на стойки укладывается коньковый брус, играющий роль опоры для стропил. Вторым концом каждая стропильная нога опирается на бревно верхнего венца. В крыше закрытого типа делается дверь для доступа к шахте колодца.

Крышу бревенчатого домика следует обшивать доской или горбылем, срезанным с бревна малого диаметра. Профнастил или шифер в данном случае будут неуместными. На крыше в виде навеса также неплохо будет смотреться гибкая черепица.

Весьма интересной и привлекательной вариацией на тему сруба является шестигранный домик. К его строительству прибегают в том случае, если для четырехугольного не хватает места.

Сруб возводится так же, как было описано выше, только вырубки в бревнах имеют несколько иную форму. Сверху по описанной выше схеме устраивается двускатная крыша.

Канализационные колодцы и их функции

Канализационный колодец

Перед тем, как построить колодец для стоков на загородном участке необходимо провести ряд подготовительных работ.

В них входит:

• Выбор места под конструкцию.
• Составление проекта.
• Подсчет количества материала.
• Сооружение конструкции.

Он может быть:

• В виде сливной ямы.
• В виде однокамерного септика (см. Расстояние от колодца до септика: правильный выбор).
• В виде многокамерных септиков.
• Перепадными.

Изготавливаются:

• Из железобетонных колец.
• Из пластиковых готовых конструкций.
• Из пластиковых колец.
• Стены конструкции выкладываются из кирпича.
• Также можно выливать стены монолитом с помощью бетонного раствора.

Итак:

• Практичнее строить канализационный колодец из бетонных колец.
• Они прочные и долговечные.
• Устанавливаются железобетонные колодезные кольца просто и быстро.
• Используют для этого специальное оборудование — краны или самодельные приспособления.
• Стыки колец обрабатываются бетонным раствором для большей прочности конструкции.
• Глубина может быть любой.
• Как правило, оптимальной глубиной конструкции является 3-4 м.
• Этого будет достаточно для нормального обеспечения слива и накопления стоковых вод.

Рекомендации:

• Можно использовать на загородном участке не только простые канализационные колодцы с одной камерой.
• Можно также соорудить несколько штук вблизи друг от друга.
• Они соединяются трубками.
• В таких конструкциях все стоки разделяются на жидкие и твердые.
• Твердые оседают в первой камере, а жидкие уходят во вторую.
• Из нее идет дополнительная труба, которая уходит вглубь грунта.
• Это даст возможность отводить от строения стоки как можно дальше и глубже, при этом не возникнет вероятность затопления местности стоковыми водами и засорения грунта.

Определение места размещения

Выбор места основывается на нормах и правилах сооружения конструкции.

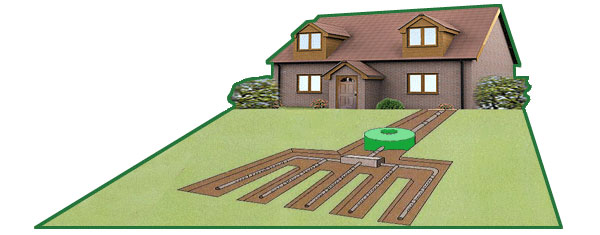

Схема размещения септика на участке

Рассмотрим подробнее:

• Септик на загородном участке должен располагаться на расстоянии не менее 10 м от строений.
• Если он многокамерный, то будет занимать довольно большую площадь.
• По этой причине для сооружения такого типа канализации загородный участок должен быть большим.
• Над септиком и вблизи него не должно быть никаких насаждений. Допускается только выращивание цветов и декоративных газонов.

Составление проекта септика

Перед тем, как построить колодец для стоков на участке нужно составить его проект.

Рекомендации:

• Глубина септика должна быть из расчета дневного потребления воды в доме.
• Диаметр и другие параметры конструкции могут быть любыми.
• Изначально составляется чертеж.
• В нем указываются не только все размеры конструкции, но и количество используемого для ее сооружения материала.
• Также стоит учесть все ответвления в виде труб, идущих от дома и других подсобных строений.

После составления проекта подсчитывается количество материала и проходит процесс сооружения.

Как построить канализационный колодец на участке

Для работ есть инструкция. Ее в процессе сооружения септика нужно соблюдать.

Проведение работ:

• Копать колодец можно собственноручно или при помощи экскаватора.
• Сразу в процессе копки устанавливаются железобетонные кольца, если они используются для облагораживания конструкции.
• На дно насыпается гравий, щебень и песок. Они являются природными фильтрами.
• Можно использовать специальные кольца с дном, которые ограничат поступление стоковой воды в грунт.

Рекомендации:

• По всему внешнему периметру конструкции на глубине от 30 см и расстоянии до 20 см просыпается гравий или щебень.
• Это даст возможность отводить лишнюю воду.

Очищение канализационного колодца

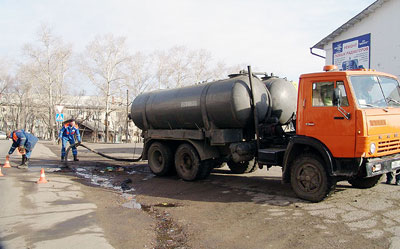

Они должны регулярно очищаться при помощи машин вакуумной очистки или специального оборудования. Цена на такие услуги может быть разной у каждой фирмы.

Тип и строение

Если с местом вы определились, остается выбрать какой именно вы будете делать свою шахту. Копать можно только шахтный колодец, а абиссинский — бурить. Техника тут совсем другая, так что дальше речь пойдет именно о шахтном колодце.

Тип колодезной шахты

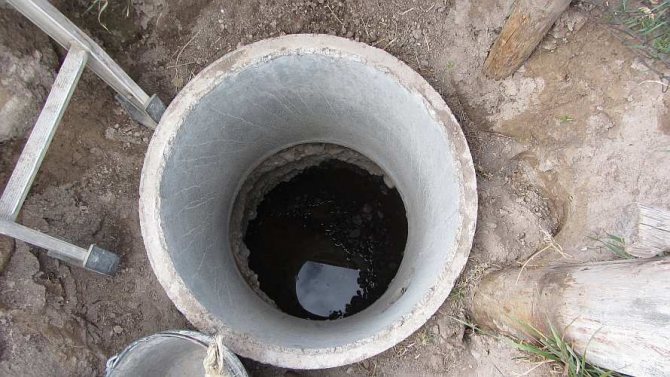

Самый сегодня распространенный — колодец из бетонных колец. Распространенный — потому что так проще всего. Но у него есть серьезные недостатки: стыки совсем не герметичны и через них в воду попадает дождевая, талая вода, а вместе с ней и то, что в ней растворено, и то, что утонуло.

Недостаток колодца из колец и бревен

Стыки колец, конечно, стараются загерметизировать, но те методы, которые будут эффективны не применишь: вода-то должна быть пригодной хотя бы для полива. А просто замазать соединения раствором — очень ненадолго и неэффективно. Щели постоянно увеличиваются, а потом через них не только дождевая или талая вода попадает, но и животные, насекомые, черви и т.д.

Есть кольца с замком. Между ними, говорят, можно проложить резиновые прокладки, которые будут обеспечивать герметичность. Кольца с замками есть, но стоят дороже. А вот прокладки практически не встречаются, как и колодцы с ними.

Той же «болезнью» страдает и шахта из бревен, только щелей еще больше. Да, так делали наши деды. Но у них, во-первых другого способа не было, во-вторых, не использовали на полях столько химии.

С этой точки зрения лучше шахта из монолитного бетона. Ее отливают прямо на месте, ставя съемную опалубку. Вылили кольцо, закопали, снова поставили опалубку, воткнули арматуру, залили еще одно. Дождались, пока бетон «схватиться», снова сняли опалубку, копаем.

Съемная опалубка для монолитного бетонного колодца

Процесс идет очень медленно. Это — главный недостаток.  В остальном только плюсы. Во-первых, получается совсем дешево. Затраты только на два листа оцинковки, да потом на цемент, песок, воду (пропорции 1:3:0,6). Это намного дешевле колец. Во-вторых, герметично. Никаких швов. Заливка идет примерно раз в сутки и из-за неровного верхнего края получается практически монолит. Просто перед заливкой следующего кольца соскребите с поверхности поднявшееся и почти схватившееся цементное молочко (серая плотная пленка).

Как определить водоносный горизонт

По технологии грунт вынимают внутри кольца и под ним. В результате под своей тяжестью, он оседает. Вот тот грунт, который вы вынимаете и будет служить ориентиром.

Как правило, вода залегает между двух водоупорных слоев. Чаще всего — это глина или известняк. Водоносный слой — обычно песок. Он может быть мелким, как морской, или крупным с вкраплениями мелкой гальки. Часто таких слоев несколько. Как пошел песок, значит скоро появится вода. Как появилась она на дне, надо копать еще какое-то время, вынимая уже мокрый грунт. Если вода прибывает активно, на этом можно остановиться. Водоносный слой может быть не слишком большим, так что есть риск его пройти насквозь. Тогда придется копать до следующего. Глубже вода будет чище, но насколько глубже — неизвестно.

Далее колодец прокачивают — закидывают погружной насос и выкачивают воду. Этим чистят его, немного углубляя, а также определяют его дебит. Если скорость прибывания воды вас устраивают, можно на этом остановится. Если недостаточно — надо быстро проходить этот слой. При работающем насосе продолжают вынимать грунт, пока не пройдут этот слой. Потом копают до следующего водоноса.

Донный фильтр в колодце

Устройство донного фильтра для колодца

Если вас устраивает скорость прибывающей воды и ее качество, можно делать донный фильтр. Это три слоя камей разных фракций, которые уложены на дне. Нужны они для того, чтобы как можно меньше ила и песка попадало в воду. Чтобы донный фильтр для колодца работал, необходимо правильно выложить камни:

• В самый низ кладут крупные камни. Это должны быть довольно большие булыжники. Но чтобы не отбирать сильно высоту водяного столба используйте более плоской формы. Выкладывают как минимум в два ряда, причем не старайтесь чтобы они стояли вплотную, а с зазорами.
• Средняя фракция насыпается слоем в 10-20 см. Размеры такие, чтобы камни или галька не проваливались в зазоры между нижним слоем.
• Верхний, самый мелкий слой. Галька или камни небольшого размера слоем в 10-15 см. В них будет оседать песок.

При таком расположении фракций вода будет более чистой: сначала на крупных камнях оседают самые большие включения, затем по мере продвижения вверх, все более мелкие.

Делаем сеть каналов для осушения участка из покрышек инструкция

Как сделать траншеи для дренажа из шин? Подготовить покрышки: понадобятся старые колеса разного диаметра от 13-дюймов. Кроме шин, придется купить песок для подсыпки и геотекстиль. Для поверхностной канавы дополнительно нужен щебень. Фракция засыпных материалов – крупная или средняя. Мелкий песок и щебневая крошка не подходят для водоотвода: маленькие частицы забивают отверстия полотна.

Покрышки: подойдут любого диаметра

Вспомогательные инструменты и материалы:

Соединительные элементы: пластиковые хомуты, саморезы.

Куски плотной резины для уплотнения соединений.

Дрель – для быстрого пробивания отверстий в резине.

Лопаты, кирка, тачка, уровень, пленка, колышки и строительная лента (леска) – для земляных работ.

Чтобы сделать своими руками дренаж из покрышек, сначала нужно разметить траекторию, длину, спланировать глубину и ширину веток. Выбирают линию для обустройства центрального канала. В стороны от главной линии размечают отводы: боковые ветки под углом к центральной.

Схема расположения отводов

В верхних точках отводов ширина канав должна соответствовать диаметру шины с запасом до 20 см. Глубина – диаметр шины плюс до 30 см на подсыпку.

Выкопанная по разметке линия

С учетом того, что по мере приближения к точке соединения с центральной линией будут использоваться шины большего диаметра, глубину и ширину траншеи плавно увеличивают по направлению к главной линии. Чтобы вода стекала быстро, формируют наклон: для боковых веток достаточно перепада в 1 – 2 см на метр.

В таком же порядке выкапывают центральную траншею. Перепад высоты в главной линии должен быть больше, чем в боковых отводах. Оптимальный наклон дна – до 3 см на каждый метр.

Наклон по естественному склону участка

Дно выкопанных каналов выравнивают, проверяют соблюдение наклона. Из песка делают песчаную подушку толщиной до 15 см.

На песчаную подушку настилают геотекстиль. Оставляют свободные края с учетом высоты покрышек в дренаже. Для дополнительной фильтрации можно засыпать на полотно слой щебня высотой до 15 см.

Готовая дренажная обойма

Сборка трубы из покрышек:

1. Шины устанавливают друг на друга. Начинают соединение с колес маленького диаметра.

Соединение болтами с гайками

1. Боковые стенки двух покрышек соединяют хомутами через ранее просверленные отверстия. В качестве крепежа используют саморезы, или гайки с болтами. При таком способе соединения под отверстия подкладывают прокладки из плотной пленки или каучука: старая резина крошится, резьба срывается.

Соединение боковин

1. Трубу собирают вертикально, после установки последней шины готовую дренажную трубу укладывают в траншею. Из-за большого веса формируют несколько отрезков, которые соединяют после непосредственно в канале.

Для укрепления конструкции сверху и прочного соединения отрезков используют металлические полоски с высверленными отверстиями. Саморезами крепят полоску к соседним шинам.

Соединение отрезков в канале

Готовую трубу заворачивают в геотекстиль. Края полотна в нескольких местах соединяют изолентой, скобами.

Укладка трубы в канаву

Поверх готовой обоймы насыпают слой песка. Сверху – обратная засыпка грунтом. Целесообразно сделать выступ над готовым каналом из песка и грунта на высоту до 10 см: со временем песок просядет, и выступ сравняется с поверхностью грунта.

Из покрышек делают и поверхностные отводы дренажа. Для улучшения оттока используют разрезанные на сегменты покрышки.

Схема установки поверхностного дренажа

Обустройство поверхностной линии начинают с укладки геотекстиля и засыпки щебня. Высота щебневой подушки – до 25 см. На подсыпку укладывают части шины внутренней полостью ко дну траншеи. Отверстия, расширяющиеся книзу, выполнят функцию перфорации в заводской трубе: через щели вода свободно просачивается в щебень.

Сверху насыпают еще один слой щебня. Заворачивают и фиксируют края полотна внахлест. Готовую обойму засыпают.

Способы копки

Определяющими факторами при выборе подходящей технологии являются тип грунта и глубина залегания водоносного горизонта.

Существует 2 метода копки колодцев:

• открытый, применяемый для рытья шахты в глинистых и суглинистых породах;
• закрытый, использующийся при копании колодезного шурфа в песчаных и супесчаных почвах.

Закрытый способ рытья колодца.

Поочередная установка колец

Закрытый метод строительства колодца из бетонных колец состоит в поэтапном выполнении следующих операций:

1. Над поверхностью в заданной точке размещают подъемный механизм, на грунт устанавливают бетонное кольцо.
2. Лопатой вручную вынимают почву, занимающую пространство внутри блока и под его стенками. По мере заглубления конструкция постепенно опускается под собственным весом.
3. Для соблюдения вертикальности пользуются отвесами. Контроль осуществляется строительным уровнем.
4. Шахту роют до водоносного пласта. Количество блоков определяется глубиной колодезной скважины.

Когда верхний край первого кольца располагается на одном уровне с поверхностью, устанавливают следующее кольцо. При этом необходимо тщательно контролировать вертикальное направление, избегая перекосов, т.к. отклонения препятствуют равномерному опусканию блоков,

Закрытая технология копка колодца.

Закрытая технология имеет следующие преимущества:

• возможность визуального контроля качества установки блочной конструкции, позволяющая своевременно выявить и устранить погрешности монтажа;
• возможность использования резиновых прокладок, повышающих герметичность;
• предотвращение обрушения стенок.

Этот метод копки имеет следующие недостатки:

• неудобства работы в ограниченном пространстве внутри кольца;
• невозможность вырыть колодец в одиночку.

Установка колец после достижения водоносного слоя

Сначала формируют отверстие, соответствующее полной глубине колодца. При приближении к водоносному горизонту приступают к установке железобетонных блоков.

Технология выемки грунта аналогична той, что используется при закрытом способе копки. По возможности выработанные слои породы выбрасываются на поверхность лопатой. Заглубление конструкции усложняет удаление почвы из шахты, использование треноги с воротом или лебедкой облегчает подъем грунтовых масс ведрами.

По аналогии с предыдущим методом обязательным условием считается контроль вертикального расположения стен. При отсутствии строительного ватерпаса допускается применять привязанный к бруску отвес, опущенный в шурф.

Завершается установка колец засыпкой и утрамбовкой промежутков между стенками шахты и бетонными конструкциями. Для наружной гидроизоляции рекомендуется обработать несколько верхних блоков битумной пропиткой.

Открытая технология копки колодца.

Открытая технология обладает такими преимуществами:

• неограниченная глубина колодца;
• возможность внешней герметизации начальных колец, предотвращающей загрязнение воды.

Метод имеет следующие недостатки:

1. Затрудненный контроль качества монтажа. Герметичность стыков проверить невозможно ввиду запрета нахождения внутри шахты во время установки.
2. Невозможность корректировки положения установленного кольца. Вес бетонной конструкции не позволяет перемещать блоки внутри шахты.
3. Повышенный риск обрушения стенок. Он особенно велик при сооружении колодцев в нестабильных грунтах.
4. Необходимость дополнительных мер гидроизоляции. Низкая плотность засыпки промежуточного пространства между кольцом и стеной увеличивает вероятность проникновения дождевых и талых вод.

Существует возможность защитить колодец от загрязнений, приносимых грунтовой влагой, при помощи специальной гидроизоляционной мембраны, устанавливаемой вокруг шахты.

Колодец весной

В какое время года лучше копать колодец, зависит от того, насколько срочно он вам нужен. Весна — не самое лучшее время года для этого мероприятия. Таяние снега приводит к повышению грунтовых вод, следовательно, высок риск, что воды уйдут и придется углубляться позже.

Но если начать копать колодец поздней весной, то можно получить ряд преимуществ:

• своя вода будет к лету, когда ее наличие наиболее актуально;
• стоимость работ может оказаться ниже, в связи с отсутствием большого спроса;
• не возникает проблем с доставкой оборудования и выбора подрядчика.

Если не заниматься сооружением колодца в момент таяния снега, то выкопать шахту с минимальными потерями и рисками вполне возможно.

При желании получить колодец в разгар паводка, копание доверьте профессионалам, которые выкопают шахту с учетом времени года.
