Молниеотвод для частного дома

Организация грозозащиты: как все сделать правильно

Экономичный вариант защиты от попадания молнии представляет собой обыкновенный вертикально установленный стержень. Располагать его нужно отдельно от здания на столбе, высоком дереве. Высота установки напрямую влияет на вероятность попадания разряда в дом: чем стержень выше, тем вероятность меньше.

Перед тем, как сделать громоотвод в деревянном доме, нужно ознакомиться с выполнением комплексной защиты. Именно она сможет уберечь постройку и оборудование не только при прямой угрозе попадания разряда, но от разрушительного воздействия молнии, возникающего, порой, на расстоянии даже нескольких километров от вашего жилища.

Таблица Материалы и минимальные значения сечений элементов внешней МЗС

Защита	Материал	Сечение, мм	Примечание
Естественный молниеприемник	железо толщиной 4 мм	*	оцинковка/нержавейка
(кожух резервуара, труба)	медь толщиной 5 мм	*
	алюминий толщиной 7 мм	*
Специальный молниеприемник	сталь	50	оцинковка/нержавейка
	медь	35
	алюминий	70
Токовод	сталь	50	оцинковка/нержавейка
	медь	16
	алюминий	25
Заземлитель	сталь	100	оцинковка/нержавейка
	медь	50	трос
	алюминий	*	не применяется
Проводник уравнительный	железо	50	оцинковка/нержавейка
	медь	16
	алюминий	25

Принцип работы громоотвода комплексного типа основан на тесном взаимодействии наружного и внутреннего отведений, сходящихся в заземлении. Выбор материала для наружной конструкции зависит от угла наклона скатов кровли, их размера, декоративного кровельного покрытия и его свойств, отсутствия или наличия доборных элементов на крыше, антенны, пр.

Для внутренней ветви основополагающим элементом считается шина уравнивания потенциалов. Ее назначение – противодействовать сильному мощному заряду импульса, вызывающему перенапряжение поступающего в здание от ЛЭП или по разным коммуникациям. Токоотводы оборудуются как можно ближе к наружным углам дома.

При традиционном способе организации громоотвода нужно проследить, чтобы к грозозащите были подсоединены все токопроводящие (металлические) части крыши дома. Кровельное покрытие из металлического настила, если оно не будет тоньше 0,5 мм, может служить своеобразным проводником.

В случае активного комплекса мероприятий по защите от поражения током сопряжение всех выступающих металлических частей каркаса крыши не требуется: разряд проходит по пути наименьшей протяженности.

Как свидетельствует статистика, в последние годы природных катастроф становится все больше. И если цунами или землетрясения избежать невозможно, то сократить смертность и разрушения от поражения молнией в пределах досягаемости любого из нас. Выполнить простые мероприятия, не требующие значительных капитальных вложений при соответствующей подготовке под силу каждому. Нужно только следовать строгому алгоритму выполнения работ, использовать надежные материалы, не пренебрегать требованиями стандартов.

Классификация внешней защиты зданий

Под атмосферной молнией принято понимать электрический разряд большой мощности, который подчиняется всем известным физическим законам. Общеизвестно, что распространение электрического тока осуществляется путями, которые имеют наименьшее сопротивление. Молниеотвод – это, по сути, и есть такой путь, который оттянет опасность от строения, имеющего большие показатели сопротивления. Здание, оборудованное таким устройством, во время удара молнии не пострадает, т.к. весь поток энергии будет направлен по контуру вглубь земного покрова.

В простонародье эту защиту строений принято называть по-разному: «громоотвод», «молниеотвод», «заземление» и т.д. Интересно, что понятие «громоотвод» является не совсем правильным, поскольку гром, являющийся звуковым эффектом во время удара молнии, не требует отвода. Однако название глубоко ужилось в разговорной речи. Главной задачей всех вышеперечисленных устройств является отвод атмосферной электроэнергии от жилья, и они с ней справляются отлично.

Молниеотвод в частном доме, как правило, подразделяется по трём факторам: конструкционной специфике, а также методике и виду защиты.

Вариант проекта молниезащиты зданияИсточник terrazn.by

Методика защиты

Это понятие условно можно поделить на две подкатегории: защиту от молний активного и пассивного типа.

Активным вариантом предусмотрено в конструкции наличие ионизатора воздуха, предназначенный для накопления статического электричества из атмосферы для разряда. Фактически, функцией активного типа защиты является способность притянуть к себе молнию, обезопасив этим сооружение (и строения, находящиеся вблизи).

Конструкцией пассивного варианта не предусмотрено ничего дополнительного. Это не даёт 100 % гарантии попадания в неё молнии, но значительно увеличивает этот шанс, особенно при разряде электричества над строением.

Следует отметить, что бытовая техника будет не защищена от сопутствующего электромагнитного воздействия удара молнии. Потребуется монтаж дополнительных элементов.

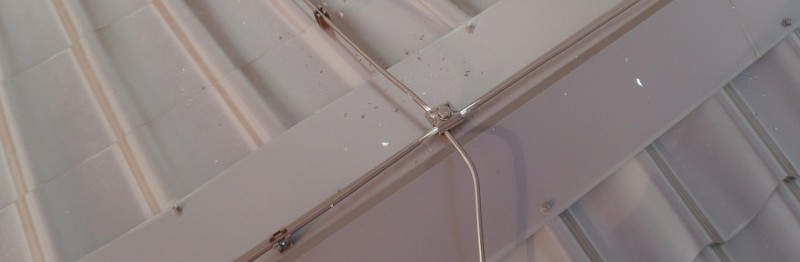

Монтаж молниезащиты на крыше из металлочерепицыИсточник 2gis.com

Разновидности защиты

Разделение защиты здания по типу бывает внутренней либо внешней. Задачей первой есть сохранение жилья от эффекта сопутствующего воздействия разряда, а второй – от самого разряда. Из-за достаточно редкого применения активной защиты простыми обывателями, устройство громоотвода частного строения, как правило, оборудуется двумя подсистемами – внешней и внутренней.

Специфика строения

Внешнюю часть системы грозозащиты частного жилья принято подразделять по конструкционным особенностям внешней части молниеприёмника. Они существуют в трёх основных типажах: штыревой (стержневой), сетчатый либо тросовый вариант. У каждого есть свои сильные стороны, благодаря которым они применяются. Так штыревой тип молниеотвода является наиболее дешёвым, но не таким эффективным, как другие варианты приёмных элементов.

Организация системы молниезащитыИсточник prezentacii.info

Проведение расчетов

Перед тем как приступить к выводу цифр громоотвода, необходимо понимать, что при установке громоотвода допускается две зоны, которые имеют различную эффективность защиты. Первая обеспечивает отвод до 99,5% импульса. Во втором случае этот процент уменьшается до 95%. На практике это означает, что во втором случае окружность громоотвода, которая покрывает здание является меньшей. Защитное действие всей системы можно сравнить с колпаком в виде конуса. Его вершина находится на крайней точке приемника. От нее под углом формируется окружность, которая и является зоной защиты. Одна из окружностей проходит на уровне крыши, а вторая – на уровне земли. Первая должна полностью покрывать всю площадь дома.

Чаще всего требуется выяснить необходимую высоту конуса громоотвода, чтобы нижняя часть конуса покрывала требуемую территорию. Высота в этом случае обозначается как h1 и является также высотой воображаемого конуса. В расчетах также используются переменный коэффициент R1, который обозначает радиус окружности на уровне земли. Потребуется знать высоту здания, которая вводится в формулу как h0, соответственно радиус на уровне здания обозначается как R0. Если требуется получить данные для первой зоны защиты, тогда расчеты проводятся по таким формулам:

• h1 = 0,85×hx (hx – высота токоприемника);
• R1 = (1,1-0,02) × hx;
• R0 = (1,1-0,02) × (hx — h0/0,85).

Для второй зоны защиты расчеты будут выглядеть таким образом:

• h1 = 0,92×hx (hx – высота токоприемника);
• R1 = 1,5 × hx;
• R0 = 1,5 × (hx — h0/0,092).

Благодаря таким подсчетам можно получить требуемые параметры для конкретного здания.

Громоотвод загородного дома должен надежно защищать от всех проявлений молнии, служить весь срок жизни загородного жилья и при этом иметь адекватную стоимость

С 2002 года мы совершенствуем свое умение создавать молниеотводы для частных домов и коттеджей с максимальным уровнем защиты, долговечностью и эстетическими свойствами.

Мы любим свою работы потому, что создаем громоотводы, которые востребованы владельцами и строителями загородных домов не только в Московской области, но и во всей стране.

Мы защитим дом от разрушения и возгорания при прямом ударе молнии, обеспечим сохранность изоляции электропроводки, дорогостоящего и ответственного электрооборудование от угрозы занесённого и наведённого грозового потенциала. Наши проектировщики подготовлены учёными Энергетического института им. Кржижановского, для расчета молниезащиты дома используют специальную компьютерную программу от разработчиков нормативных документов. Зная тонкости защиты от импульсных перенапряжений молниевых разрядов, при разработке громоотвода мы подберем действительно качественный УЗИП для частного дома.

Каждом владельцу недвижимости очевидно, как дорого и хлопотно обходиться любой ремонт. Мы используем проверенные собственным многолетним опытом материалы и изделия заводской готовности. В нашем арсенале материалов и изделий практически нет оцинкованных элементов, не отвечающим критерию максимальной долговечности молниеотвода частного дома или коттеджа. Мы разработали и применяем при устройстве громоотводов частных домов уникальный по соотношению цена / качество набор материалов и изделий для заземления, собственного производства, на 100% состоящий из нержавеющей стали.

Вам не понадобиться жертвовать дизайном ради безопасности. Мы умеем создавать «невидимую молниезащиту частного дома». Окраска всех элементов порошковой краской в любой цвет позволяет выполнить практически незаметный молниеотвод. Благодаря полному соблюдению технологии порошковой окраски долговечность покрытия достигает 25 лет.

Создание долговечного молниеотвода требует выполнение качественного монтажа молниезащиты дома

Огромный накопленный опыт, знание современных технологий монтажа, внимание к деталям, профессиональный инструмент – арсенал каждого монтажника нашей организации.. После окончания монтажных работ, мы даем гарантию на молниезащиту частного дома 3 года

К тому же, мы обязательно обеспечим Вас, как минимум, исполнительной документацией, а если потребуется, и паспортом молниезащиты с протоколами электроизмерений.

После окончания монтажных работ, мы даем гарантию на молниезащиту частного дома 3 года. К тому же, мы обязательно обеспечим Вас, как минимум, исполнительной документацией, а если потребуется, и паспортом молниезащиты с протоколами электроизмерений.

Правильный громоотвод в частном доме от Амнис не означает заоблачных затрат владельца недвижимости для устройства молниеотвода. Наша высоко эффективная молниезащита частного дома дешевле за счет правильных – необходимых и достаточных технических решений. Мы работаем с комбинацией изделий немецкого и собственного производства. Это снижает стоимость молниеотвода, не ухудшая, а повышая её качество.

Вы можете сэкономить на монтаже и установить разработанный нами молниеотвод небольшого частного дома или громоотвод для дачного дома самостоятельно. Закажите у нас расчёт комплекта материалов молниеотвода и шеф-монтаж.

Мы умеем делать молниезащиту частных домов таким образом, чтобы наши клиенты были довольны и рекомендовали нас соседям и знакомым.

Как и куда отдавать напряжение

Токоотводы обычно делают из толстой стальной проволоки диаметром порядка 6-ю мм. Их спускают с крыши до уровня грунта, закрепляя скобами к стене дома, а затем погружают в землю до заземлителя. С молниеприемниками токоотводы соединяют при помощи пайки, сварки или болтов, а с заземлителем – сваркой или пайкой с твердым припоем, причем площадь соединения должна быть примерно в 2 раза больше сечения используемой проволоки. При защите деревянного дома необходимо закрепить токоотводы на расстоянии не ближе 150 мм от стен. Если же дом возведен из кирпича, керамических или газобетонных блоков и других огнестойких материалов, токоотводы можно спрятать в штробы или расположить в тени водосточных труб, чтобы сделать их малозаметными.

Количество токоотводов определяют исходя из размеров объекта, но на коттедж площадью 150-200 м2 их должно быть как минимум два, находящихся на расстоянии от ю до 20 м друг от друга. Нужно постараться спроектировать систему молниезащиты так, чтобы длина каждого токоотвода, то есть расстояние от точки удара молнии до земли, была как можно меньше. В токоотводах не должно быть петель и должно быть минимальное количество поворотов, а лучше и вовсе обойтись без них. Токоотводы лучше закрепить на стене, противоположной входу в дом, в разных углах здания.

В качестве заземлителя в сухом грунте можно использовать два стальных прута, забитых на глубину 2-3 м. Их следует расположить на расстоянии не менее 3 м друг от друга и соединить под землей на глубине примерно 0,5 м проволочной перемычкой, посередине которой припаять токоотвод.

Выбираем электро генератор для дачи – какой лучше?

От стены дома заземлитель должен быть удален на расстояние не менее 1 м. Если уложить его ближе, то будет опасность возникновения пробоя, при котором ток может замкнуться на внутренние коммуникации коттеджа, причем не только на его электропроводку, но и на отопительные или водопроводные трубы. Конечно, точный расчет всех расстояний лучше доверить специалисту. Кстати, правильно выполненное заземление играет главную роль в снижении негативного воздействия вторичных факторов от попадания молний.

Рисунок 2 : Куда отдать напряжение в схеме заземления дома

1. Металлический контур вокруг дома
2. Один глубокий штырь
3. Три малых штыря
4. Фундамент с сеткой из арматуры

Местные условия

Определение вида и характеристик молниезащитной системы в значительной мере зависит от типа крыши здания. Так, если рядом расположены деревянный и металлический объекты, разряд «выберет» второй вариант. Это, однако, не означает, что неметаллические кровельные материалы сами по себе спасают от прямого попадания молнии. Здания с такой крышей также надо обязательно защищать. Сделать это можно как при помощи стержней, так и с использованием тросового или сетчатого молниеприемника.

Существует мнение, что металлические покрытия, в частности профнастил и металлочерепица, сами по себе играют роль молниеотвода. Это не так – защита нужна и таким коттеджам, и в данном случае специалисты рекомендуют использовать классический стержень. В то же время кровля из металла может повысить безопасность дома, нивелируя вторичные последствия от попадания молний и предотвращая скачки напряжения в домашней сети. Но для этого надо заземлить кровельное покрытие.

Если дом находится на возвышенности, а также вытянут вверх (то есть его высота превышает длину), то для него нужна усиленная система молниезащиты, большое количество приемников молний и большие толщина или диаметр применяемых материалов. Нужно учитывать и электрическую проводимость грунтов. Например, риск попадания молний в строения, находящиеся вблизи водоема или в заболоченной местности, выше.

Деревья, превышающие по высоте дом и расположенные на расстоянии З’Ю м от коттеджа, несут опасность во время грозы. От прямого попадания молнии они могут расколоться и нанести ущерб строению. Поэтому по стволу самого ближнего к дому дерева следует спустить проволоку, выступающую над кроной дерева на 20-30 см. Сверху ее нужно прикрутить жгутом к стволу или ветвям, а под землей присоединить к заземлителю. В случае планирования участка «с нуля» нужно учесть этот фактор и посадить рядом с домом низкорастущие, например фруктовые, деревья и кустарники. Более высокие в зрелом возрасте клены, тополи и т. д. лучше вынести к удаленному периметру участка.

Ветрогенератор для дачи своими руками

Как действует громоотвод

Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.

За ударом молнии следует пожар. И лучше предупредить его, чем тушить

Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.

Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.

Как сделать громоотвод в частном доме своими руками

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой

Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Похожие материалы:

Установка конструкции

После того, как сделан расчет и подготовлены материалы, выбрано место установки, можно переходить к монтажу. В первую очередь выполняют земляные работы, устанавливают заземление.

Громоотводы для дачи или частного дома предусматривают установку линейного либо замкнутого заземлителя. В первом случае копается траншея, в которой электроды заземления выстроены в линию и скреплены между собой сваркой. Второй тип заземления подразумевает погружение в грунт треугольной конструкции из трех электродов заземления, соединенных между собой металлической полосой.

Глубина приямка, прямого или треугольного, должна составлять 0,5-1 метр – стержни забиваются в грунт. К месту крепления токоотвода роется глубокая траншея для соединительного отвода для заземляющего контура.

Для того чтобы электрический разряд легко уходил в землю, нужен грунт с хорошими электропроводящими свойствами. Если почва песчаная, то для улучшения электропроводности ее поливают электролитом – солевым раствором.

Пропускать электрический ток может только увлажненный грунт. Можно предусмотреть отвод кровельного водостока на соответствующий участок либо закопать контур заземления на такой глубине, где грунт всегда остается влажным.

Линейный контур заземления

Чтобы заземлитель, который вы сделали, на протяжении многих лет соответствовал требованиям, предъявляемым к защитной системе, для изготовления его элементов используется металл с большим запасом по площади сечения

. Это связано с тем, что толщина стальных элементов со временем снижается из-за ускоренной коррозии в токопроводящем грунте. Для изготовления конструкции обычно применяется стальной профиль – труба, полоса, уголок.

Обязательно почитайте: Как заделать дымоход на крыше: способы герметизации

На следующем этапе работ устанавливается опора для молниеотвода в заранее выбранном месте. Опору прочно закрепляют, чтобы она могла противостоять резким порывам ветра, ударам молнии. На опору крепят стержневой молниеприемник с подходящей площадью сечения. При отсутствии металлопроката требуемой длины, данный элемент сваривают из нескольких отрезков.

В качестве опоры удобно использовать высокое дерево, растущее недалеко от дома. Молниеотвод крепится к дереву при помощи синтетического фала с таким расчетом, чтобы в защитный конус дом попал целиком. Если подходящего дерева нет, громоотвод соединяют с телевизионной антенной на крыше, поскольку ее мачта выполняется из неокрашенного металла. Если антенна закреплена на деревянном шесте, вдоль него прикрепляют проволоку подходящего сечения.

Варианты защиты небольшого дома

Если для изготовления молниеприемника выбрана полая металлическая труба, ее верхний торец требуется закрыть заглушкой из того же металла и заварить.

Токопровод в виде катаной проволоки или металлической полосы прочно подсоединяется к молниеприемику, закрепленному на опоре. Проверьте, как проложен токоприемник, нижнюю часть которого приваривают к отводу контура заземления. Правильно смонтированный токоприемник нигде не касается металлических элементов дома. В противном случае электрический разряд молнии пойдет не в заземляющий контур, а в металлическую конструкцию, которая контактирует с токоприемником.

Монтаж токоотвода подразумевает приваривание металлической проволоки или полосы к горизонтальной части контура заземления по всей ее длине. Заземлитель забивается в землю на дно траншей, затем траншеи и приямки засыпают вынутым грунтом.

Уход за конструкцией

Смонтированную из металла молниезащиту следует регулярно осматривать для выявления очагов коррозии. Каждую весну, до начала сезона гроз, проверяют контакты защитной системы. При необходимости их зачищают, поскольку из-за плохого контакта может возникнуть размыкание системы, возгорание при попадании грозового разряда.

Коррозия металла контура

Не реже, чем раз в три года, проверяют степень коррозии заземляющего контура, для чего его откапывают и осматривают. Сильно поврежденные коррозией элементы требуется заменить на новые. В противном случае громоотвод в какой-то момент не сможет справиться со своими функциями.

Изготовление своими руками

Существует множество народных способов, как сделать громоотвод на даче своими руками. Лучше всего доверить это дело профессиональной бригаде, специально занимающейся установкой защитных антигрозовых систем. Однако для тех, кто решил действовать самостоятельно, рекомендуется следовать проверенному алгоритму. Для начала необходимо грамотно рассчитать конструкцию, затем правильно выбрать материалы, а также определить место установки и только после этого приступать к монтажным процедурам. Рассмотрим детально каждый из этих этапов.

Правильный расчёт

Первое, с чего следует начинать построение молниезащиты, это определение высоты верхней точки приёмника. Проще всего рассчитать её для штыревой модификации по следующей формуле:

H=(Rх+1,63Hx)/1,5

H – расстояние от поверхности земли наивысшей точки приёмника,

Hx – высота конька дома,

Rх – защитный радиус действия,

Цифры 1,5 и 1,63 – расчётные коэффициенты.

Например, если необходимо создать защиту в радиусе 15 метров на участке с домом высотой 7 метров, высота верхней точки молниеприёмника согласно формуле должна быть:

(15+7х1,63)/1,5=17,6 метров.

При этом необходимо учитывать, что защитная зона в пространстве имеет форму конуса с вершиной в точке пика приёмника и основанием.

Видео описание

Смотрите на видео, как недорого сделать громоотвод своими руками:

Подбор материалов

Эффективно решить задачу о том, как сделать громоотвод в деревянном доме, можно если правильно выбрать материалы. В качестве проводников рекомендуется использовать медь, сталь или алюминий. Например, для возведения стандартного штыревого громоотвода потребуется закупить следующие расходники:

• Стальной стержень для приёмника поперечником не менее 50 мм².
• Медный провод для токоотвода сечением от 16 мм².
• Асбестоцементную трубу подходящей высоты.
• Медные штыри для заземляющего контура.
• Элементы крепежа.

Дешевле использовать сталь для конструкции громоотвода частного дома, однако медь обладает наилучшими токопроводящими свойствами и требует меньшей площади сечения проводников, а значит, обустройство будет легче и быстрее.

Стержень для громоотводаИсточник ytimg.com

Место монтажа

Ещё один важный аспект, касающийся того, как сделать громоотвод в частном доме самому, это правильный выбор места его установки. Есть два основных варианта:

1. Непосредственно на крыше.
2. На рядом стоящей конструкции.

В первом случае приёмник устанавливается с помощью кронштейнов на кровле, во втором – на специальной матче, столбе, трубе от котельной, дереве. При этом чем ближе конструкция к дому, тем меньший защитный радиус потребуется и тем ниже нужно монтировать стержень.

Не последнее значение имеет место установки заземляющего контура. Чтобы избежать случайного пробоя электрического тока в момент удара молнии и поражения окружающих построек, животных или людей через грунт, его располагают на минимальном расстоянии – 1 метр от стен жилья и 5 метров от тротуаров, вольеров, дорожек.

Видео описание

Смотрите в этом ролике, как устроена и работает комплексная молниезащита для коттеджа:

Инструкция по установке своими руками

Самостоятельный монтаж громоотвода выполняется следующим образом:

1. Рассчитывается высота установки приёмника, исходя из требуемого защитного радиуса.
2. Выбирается материал.
3. Определяется место монтажа.
4. Выполняется закрепление молниеприёмника.
5. Проводится токоотвод.
6. Выкапывается траншея или котлован, вбиваются и соединяются между собой штыри заземлителя.
7. Токоотвод соединяется с заземляющим контуром.

Видео описание

Смотрите в этом видео основные моменты монтажа молниезащиты для частного дома:

Коротко о главном

Правильно построенный молниеотвод защищает дом от пожара, технику от порчи, а людей и животных от страшных последствий поражения электрическим током. Устройство не предотвращает грозовой разряд, но эффективно ловит и безопасно передаёт его в землю. Существует несколько вариантов, как сделать громоотвод на даче

• Стержень.
• Трос.
• Сетка.

Все они состоят из молниеприёмника, токоотвода и заземляющего контура. При изготовлении громоотвода своими руками прежде всего необходимо правильно рассчитать высоту его установки, исходя из требуемого защитного радиуса. Далее нужно правильно выбрать материалы для его основных частей, грамотно определиться с местом установки и выполнить монтаж в соответствии с рекомендуемыми требованиями безопасности.
