Гранулятор кормов своими руками: 2 варианта + чертежи

Шнековый гранулятор из мясорубки: компоненты

Если в вашем доме валяется без дела старая механическая мясорубка, то на ее основе может получится отличный самодельный шнековый гранулятор. К сожалению, на переработку твердого сырья она непригодна, но отлично подойдет для переработки травы и сена.

Чтобы создать гранулятор из мясорубки, потребуется:

• Механическая мясорубка;
• Матрица, изготовленная отдельно. Размеры гранул соответствуют размерам матрицы;
• Нож для обрезания гранул;
• Колесо для вращения шнека;
• Ремень, соединяющий двигатель и колесо, вращающее шнек;
• Два шкива для уменьшения/увеличения скорости вращения шнека;
• Электродвигатель.

Колесо, которое вращает шнек, не должно иметь зубья, так как при затруднении работы механизма, ремень должен пробуксовывать.

Конечно, гранулятор из мясорубки не обладает достаточной мощностью, для создания пеллет, но вполне подходит для изготовления гранул из мягких кормов. Мясорубка в связке с электродвигателем станет отличным помощником для переработки травы и сена в гранулы. Это, в свою очередь, позволит лучше сохранить корм, а также эффективнее накормить мелкий скот и птиц.

Бытовой гранулятор комбикорма состоит из следующих элементов

1. Корпус клиноременной передачи (основание).
2. Привод матрицы гранулятора.
3. Ролики гранулятора.
4. Загрузочный бункер.
5. Электродвигатель АИР 100L8.
6. Подвижная пластина крепления электродвигателя.
7. Устройство натяжения ремней.
8. Клиноременная передача.

1. Корпус.
2. Вал.
3. Лопатка.
4. Матрица.
5. Шайба.
6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
7. Шайба пружинная стопорная DIN 128 — А8.
8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
9. Гайка DIN 44232 — М8.
10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
12. Шайба стопорная DIN 6731 — 32.
13. Гайка специальная DIN 1804 – М32х1,5.
14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Гранулированный комбикорм считается более питательным и лучше других типов кормов усваивается организмом животного. Создать уникальную композицию помогает гранулятор для комбикорма. С его помощью можно перерабатывать не только зерновые культуры, но и получать гранулы из травы.

Собрать аппарат в соответствии с необходимой производительностью и габаритами можно своими руками из подручных материалов или приобретенных запасных частей. Но в каждом отдельном случае нужно определить, какой тип корма потребляют животные и его объем, после чего выбирать подходящую конструкцию.

Это устройство применяют для изготовления гранул из соломы, применяемых в качестве подсыпки животным, гранулированного комбикорма из зерна для 1-2 животных и его запаса на зиму. В течение часа при помощи шнекового гранулятора можно сделать около 200 кг комбикорма. Причем выход конечной продукции зависит от размеров и мощности оборудования.

Через верхнюю часть гранулятора подается сырье, которое движется внутри корпуса, продавливается шнекером сквозь отверстия матрицы и выходит в форме гранул.

Гранулятор комбикорма: схема

• высокая производительность;
• простота конструкции.

Конструкцию можно собрать своими руками и производить не только гранулы комбикорма, но и также древесины.

В пресс могут попадать галька и камешки, чтобы этого не допустить, нужно поставить сито на этапе загрузки.

Для изготовления понадобятся сварочный аппарат, болгарка, сверлильный и токарный станки. Дрель применять не рекомендуется, так как отверстия получаются кривыми.

• мотор;
• редуктор;
• подшипники — 2 шт. под диаметр посадочного отверстия;
• металлическая болванка под матрицу;
• прут металлический 10 мм;
• трубы для корпуса.

Первым делом определяют размеры устройства, диаметр шнека и тип матрицы.

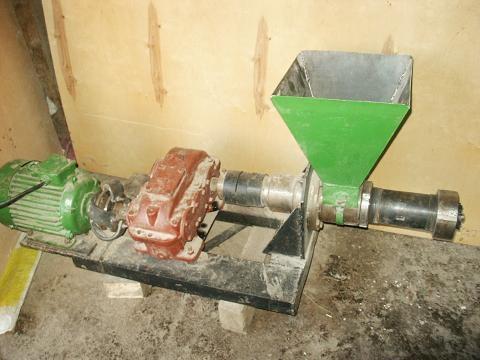

Шнековый гранулятор: схема

В каждом единичном случае параметры могут варьироваться в зависимости от характеристик заготовленного материала. Используются шариковые и конусные роликовые подшипники (снятие нагрузки во время работы).

Это важный элемент и к его качеству предъявляются повышенные требования, от которых зависит производительность устройства.

Шнек своими руками

1. 1. Выбор вала.
2. 2. Проточка посадочных отверстий под подшипники.
3. 3. Накатка и обварка прута.
4. 4. Обработка болгаркой.

Если шаг больше, то давление на матрицу меньше, но выше производительность. И, наоборот, чем меньше шаг, тем ниже производительность и выше давление.

Шнек для гранулятора: чертеж

Большое влияние на производительность пресса оказывает живое сечение матрицы: чем оно меньше, тем ниже КПД. Поэтому малые отверстия расширяют для облегчения входа сырья и шлифуют. Существует взаимосвязь между длиной отверстий и длиной гранул, при которой получается требуемая прочность готового продукта. Для получения гранул большего диаметра толщина матрицы должна быть выше.

Матрицы для гранулятора

Для изготовления матрицы используют болванку из стали 45 или нержавейки с высокой износоустойчивостью. Матрица небольшого размера, выполненная из железа, прослужит от 3 до 5 лет.

Фильеры матрицы размечают на токарном станке либо накладывают бумажную разметку, кернят и высверливают сквозные отверстия на станке, а сверху конусной фрезой (16-17 градусов) на глубину 5 мм, шлифуют.

Таблица: Зависимость толщины матрицы от диаметра отверстий:

http://chertegnik.ru/oborudovanie/526-granulyator-kombikorma-bytovoy-svoimi-rukami-chertezhi.htmlhttp://gidfermer.com/pticy/kury/granulyator-dlya-kombikorma-svoimi-rukami.htmlhttp://po-lune.ru/samodelnyj-granuljator-kombikorma-chertezhi/

Как сделать самодельный гранулятор для комбикорма

Комбикорм идёт в пищу многих видов сельскохозяйственных животных, покупка корма обходится недёшево. В связи с этим многие фермеры предпочитают готовить смеси самостоятельно, а чтобы экономия была полной, покупке заводских станков предпочитают самодельные агрегаты. Как самостоятельно изготовить гранулятор, разбираемся в этой статье.

Принцип работы и устройство гранулятора

Для небольших частных хозяйств достаточно будет агрегата, произведённого из обычной, немного видоизменённой мясорубки. Устройство самодельной машины основано на двигателе с ременной передачей. С помощью шнека сырьё, помещаемое внутрь, будет продавливаться в виде длинных тонких колбасок через отверстия в матрице. На выходе они, с помощью установленных ножей, нарезаются в нужном размере.

Как сделать гранулятор для комбикорма своими руками из мясорубки

Даже самое простое изделие не изготавливается без предварительных расчётов и эскизов.

Проектирование и чертежи

Для создания чертежа на основе мясорубки следует снять все необходимые размеры, особенно важны параметры сетки, так как матрица изделия должна соответствовать им.

После набросков чертежа следует позаботиться о том, чтобы под рукой находились все инструменты и приспособления, которые могут понадобиться в работе. Чертеж гранулятора Чертеж матрицы для гранулятора

Материалы и инструменты

Для изготовления понадобятся следующие детали и инструменты:

• верстак,
• токарный станок,
• резиновый коврик (для соблюдения безопасности),
• мясорубка со всеми деталями,
• сверлильный станок,
• шкивы 1:2,
• болванка из нержавейки или стали,
• ремень,
• сварка,
• электродвигатель на 220 Вольт.

Этапы изготовления

Первое, что необходимо сделать — это подготовить основу конструкции: если учесть, что матрица будет примыкать к червячной передаче, её рёбра, возможно, потребуется удалить. Для удобства работ основу устройства закрепляют на верстаке, просверлив в ножках отверстия под болты.

Для изготовления матрицы понадобится трафарет, сделать его можно в любом графическом редакторе. Болванку под матрицу берут из нержавеющей стали: она прочна и долговечна. На поверхность накладывают бумажный трафарет и на станке делают необходимого размера отверстия.

Крышка, придерживающая сетку на мясорубке, не годится, под матрицу следует выточить новую крышку. Для изготовления резьбы на крышке есть два пути: приварить проволоку, нарезать болгаркой. Если вам проще работать с проволокой, рассчитайте нужный диаметр материала.

Нож для пеллет

В шнеке мясорубки просверливают отверстие под крепление для ножа, крепят нож с помощью болта с наружной стороны матрицы.

Установка шкивов

Шкивы крепятся симметрично, закрепить нужно предельно аккуратно, так как именно они будут передавать движение приводному ремню. На месте ручки крепят ведомый шкиф, на валу двигателя — ведущий шкиф.

Натяжка ремня и расчет установки двигателя

Шкифы соединяют ременной передачей с двигателем, учитывая возможную пробуксовку.

Наладка и доработка механизма

После того, как механизм собран, для удобства работы с ним к отверстию, оставшемуся в бывшей мясорубке, приваривают ёмкость в виде воронки, в которую будут закладывать сырьё. Готовую конструкцию запускают, отслеживая работу всех деталей, натяжение ремня.

Гранулятор своими руками

Для преобразования сыпучей комбинированной смеси в гранулы, используют бытовые грануляторы для комбикорма, цена которых зависит от мощности двигателя. Чем выше её показатель, тем больше производится паллетов за 1 час. Гранулированный корм хранится намного дольше обычного и его удобнее перевозить. Также легче выдать необходимую порцию еды скоту или птице, в зависимости от их возраста и потребностей.Этот аппарат можно сделать и своими руками, тем более что цена бытового гранулятора для комбикорма довольно высокая. Так, например, оборудование с производительностью 150 кг/час стоит 65000 рублей, а модель, выдающая 1000 кг/час корма, – 255000 рублей.

Гранулятор кормов своими руками

Гранулированные комбикорма имеют, как правило, форму небольших цилиндриков диаметром от 2,4 до 20 мм, длина их обычно не превышает 1,5…2 диаметров. Размеры гранул зависят от их применения. Мелкие гранулы предназначены в основном для молодняка птиц (цыплят, утят и т. д.), гранулы размером около 5 мм используют для взрослой птицы, рыбы, крупные гранулы — для крупного рогатого скота, свиней, лошадей.Каждая гранула представляет собой полный набор всех питательных веществ, заключенных в комбикорме, тогда как при кормлении рассыпным комбикормом птицы едят только то, что им нравится, оставляя часть комбикорма. Гранулированные комбикорма также важны для жвачных животных и свиней. Удобны гранулы для рыб, так как целая гранула долго может находиться в воде, сохраняя питательные вещества.Некоторые исследователи считают, что благодаря высокой температуре и увлажнению при пропаривании и прессовании повышается питательность комбикорма вследствие декстринизации крахмала и частичной денатурации белков.В то же время имеются данные о частичном разрушении некоторых аминокислот, например метионина, частичном снижении количества биологически активных веществ

Однако результаты кормления гранулированными комбикормами птиц и животных говорят о том, что такие комбикорма не хуже, чем рассыпные.Многие исследования свидетельствуют о более высокой питательной ценности гранулированных комбикормов.Гранулированные комбикорма имеют еще одно важное достоинство — повышенную объемную массу, хорошо транспортируются механическим и пневматическим транспортом без нарушения однородности, удобны для бестарных перевозок и полной механизации раздачи корма на фермах. Гранулированный комбикорм лучше хранится, в процессе гранулирования возможно частичное обеззараживание комбикорма.На комбикормовых заводах применяют два способа производства гранулированных комбикормов — сухой и влажный

При первом способе сухие рассыпные комбикорма перед прессованием пропаривают, иногда добавляют в них жидкие связующие добавки (мелассу, гидрол, жир и т. д.).При влажном способе в комбикорм добавляют горячую воду (70…80°С) в количестве, обеспечивающем получение теста с влажностью 30…35 %, затем из теста формуют гранулы, сушат и охлаждают.Гранулирование сухим способом. Для этого используют пресс с вращающейся кольцевой матрицей. Наиболее распространены установки ДГ производительностью до 10 т/ч и прессы ДГВ и ДГЕ, имеющие несколько большую производительность. В комплект установки входят пресс-гранулятор, охладительная колонка, измельчитель гранул.Вначале комбикорм поступает через питатель-дозатор в смеситель. Питатель-дозатор представляет собой шнек, который приводится во вращение электродвигателем через редуктор и вариатор, позволяющий увеличить или уменьшить подачу комбикорма в десять раз.В лопастном смесителе установлены форсунки для подачи горячей воды или какой-либо связующей жидкости, а также камеры для подачи пара. Подготовленный комбикорм поступает в прессующую часть гранулятора, представляющую собой вращающуюся кольцевую матрицу и два прессующих ролика (в некоторых конструкциях — три).Продукт в прессующей части затягивается в клиновидный зазор между вращающейся матрицей и валком, приводимым во вращение материалом, (за счет трения). При перемещении продукта в клиновидном зазоре происходит прессование материала, что увеличивает его плотность.

Гранулятор своими руками из мясорубки

Для прессования подходят:

• дробленое зерно (пшеница, ячмень, овес, кукуруза);
• травяная мука;
• сено;
• отруби;
• жмых;
• дробленый горох.

Такой корм удобно использовать:

• при автоматической раздаче;
• транспортировке;
• хранении.

Размер гранул зависит от отрасли животноводства:

• для птицеводства – до 5 мм;
• для поросят – до 8 мм;
• взрослых свиней – до 10 мм;
• крупного рогатого скота – 10-15 мм.

Собственными руками из мясорубки

Принцип изготовления такого генератора считается очень простым. Следует поменять местами нож и матрицу. В шнек разрешено ввинчивать крепежные болты. Для устройства с мотором потребуется ременная передача. Чтобы шнек лучше сжимал материал или твердые частицы – необходимо создать маховик. Он будет передавать шнеку свою энергию. Если частицы застрянут, то временная передача провернется. Ременной привод подбирают таким образом, чтобы шнек вращался с небольшой скоростью. Двигатель наоборот – должен вращаться быстро.

Разрешено изготавливать гранулятор из редуктора «Лады». Широкая шестерня и корпус устройства отлично подходит для будущей конструкции.

Необходимые материалы

• Верстак или ровная устойчивая поверхность;
• Токарный станок;
• Резиновый коврик под ноги рядом со станком во избежание утечки электричества;
• Мясорубка;
• Сверло;
• Чтобы снизить количество оборотов и увеличить мощность, необходимо снизить передаточное число. Для этого потребуются шкивы в количестве двух штук 1:2;
• Для матрицы потребуется болванка толщиной 3-7 см;
• Для присоединения двигателя к мясорубке потребуется ремень. В случае заедания устройства ремень должен пробуксовывать. Поэтому использовать зубчатый материал запрещается;
• Также потребуется электродвигатель. Его можно использовать от старых домашних приборов. Рекомендовано использовать устройство на 220 вольт. Такие вещи наиболее практичные. Устройства на 380 вольт выгодные в финансовом плане, но менее мощные.

Создание чертежей

В первую очередь создаются чертежи. Для изготовления необходимо снять точные параметры сетки. Матрица должна изготавливаться с теми же параметрами

При ее создании важно учитывать факт — матрица должна примыкать к червячной передаче. Из-за этого участок такого устройства должен находиться в пониженном состоянии

Если в результате процесса ребра будут мешать – их осторожно удаляют. К верстаку устанавливают пресс

Устройство закрепляют крепежными болтами. В устойчивых ножках просверливают отверстие.

Изготовление матрицы

Под изготовленную матрицу потребуется другая крышка. Предыдущая может быть слишком толстой. Вытачивать крышку необходимо с припуском. Делается такая процедура для того, чтобы при увеличении толщины матрицы можно было использовать старый материал. В ином случае крышку придется изготавливать заново. На готовую крышку наваривают кусочки проволоки. Диаметр проволоки должен быть 6 мм. Также разрешено нарезать канавки болгаркой. В этом случае она легко закручивается руками.

Нож для пеллет

• Разрешено применять несколько версий:
• Нож не понадобится;
• При изготовлении устройства понадобится тонкий болт. На него накручивается нож;
• В шнеке мясорубки следует просверлить отверстие. Туда закладывается ввертыш. На конце устройства закрепляется нож.

Установка шкивов

Устройства крепятся аккуратно, симметрично устройству. Их можно качественно закрепить. При помощи них будет передаваться движение к приводному ремню.

Натяжка ремня и необходимый расчет установки двигателя

Натягивать ремень следует с учетом буксовки. Клапан может заедать. Необходимо рассчитать такое расстояние, чтобы в случае заминки двигатель не сгорел.

Что такое пеллеты и их основные достоинства

Пеллеты своими руками

Пеллетами называются спрессованные мини-брикеты (гранулы) цилиндрической формы диаметром от 4 до 8 ÷ 10 мм, длиной, как правило от 15 до 50 мм. Сырьем для их производства могут быть самые различные материалы.

• Чаще всего для гранулирования используются отходы деревообрабатывающих предприятий — опилки или мелкая стружка. Подобные пеллеты являются самыми качественными;
• В переработку пускают и отходы лесозаготовки и первичной обработки древесины — кору, ветки и даже высушенные листву или хвою;
• Активно используют в качестве сырья отходы агропромышленных технологий — солому, подсолнечную лузгу, жмых, зерноотходы, остающиеся после мукомольных линий или производства круп;
• Делают пеллеты из торфа — в таком виде этот тип топлива даст максимальную энергоотдачу;
• На крупных птицеводческих комплексах нередко устанавливают линии по производству пеллет их куриного помета — решаются проблемы и утилизации, и безотходности производства;
• Современные технологии переработки позволяют применять для производства пеллет даже отсортированные твёрдые бытовые отходы.

Безусловно, пеллеты, изготовленные из различных материалов, серьезно различаются качеством и своей потенциальной энергоотдачей. Принято различать три основных типа подобного гранулированного топлива:

• Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
• Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
• Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м³, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

Характеристики пеллет из разного сырья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Настройка гранулятора

Как только подготовительный процесс и притирка матрицы гранулятора завершены, начинается настройка параметров. На них влияет качество сырья и заданные характеристики гранул. Оптимальное значение влажности исходных продуктов — от 10 до 12%.

Регулировка роликов гранулятора включает в себя установку величины зазора

Важно помнить, что небольшой промежуток будет создавать избыточное давление, что приведет к быстрому износу пресс-катков, валов и приводного механизма

После завершения гранулирования зазор необходимо увеличить, чтобы при повторном включении не повредить подвижные комплектующие. Зазор регулируется перед каждым пуском, чтобы получить нужное давление для формирования оптимальной плотности гранул. Таким образом при регулировке роликов гранулятора величина зазора должна обеспечивать пеллетам на выходе нужную форму и твердость. Но главное, нужно выбирать качественное сырье и учитывать конструктивные особенности агрегата. Чтобы не возникал вопрос, почему забивается матрица гранулятора.

Классификация кормосмсесителей

Благодаря разнообразию кормов в животноводстве используется множество видов смесителей. Они обеспечивают производство кормосмесей с различной консистенцией, гранулометрическим составом, формой фракции, процентом влажности и др. На отдельных устройствах дополнительно применяется нагрев и измельчение компонентов.

Все смешивающие устройства делятся по 5 признакам

1. По конструкции

   : смесители с перемешивающими агрегатами, с роторами или действующие по принципу вибрации.

2. По положению корпуса

   : горизонтальные, вертикальные, наклонные, планетарные.

3. По длительности цикла

   : непрерывного действия и циклические (порционные).

4. По проценту влажности сырья

   : для сыпучих, влажных рассыпных и жидких кормосмесей.

5. По характеру действия

   : обычные смесители, смесители-запарники, смесители-измельчители, смесители-раздатчики, смесители-измельчители-раздатчики.

Бытовой гранулятор комбикорма состоит из следующих элементов

1. Корпус клиноременной передачи (основание).
2. Привод матрицы гранулятора.
3. Ролики гранулятора.
4. Загрузочный бункер.
5. Электродвигатель АИР 100L8.
6. Подвижная пластина крепления электродвигателя.
7. Устройство натяжения ремней.
8. Клиноременная передача.

1. Корпус.
2. Вал.
3. Лопатка.
4. Матрица.
5. Шайба.
6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
7. Шайба пружинная стопорная DIN 128 — А8.
8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
9. Гайка DIN 44232 — М8.
10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
12. Шайба стопорная DIN 6731 — 32.
13. Гайка специальная DIN 1804 – М32х1,5.
14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Что можно гранулировать

Когда гранулятор уже готов к работе, уместно задать вопрос: что можно гранулировать? На больших заводах и утилизирующих станциях давно перерабатывают в гранулы пластик. В домашних условиях мы далеки от этих экспериментов.

При помощи грануляторов, сделанных своими руками, можно перерабатывать на корм и отопление следующие материалы:

• Смеси прикорма для рыб;
• Смесь измельченных круп для скота;
• Траву;
• Сено;
• Солому для отопления;
• Опилки и щепки;
• Шелуху гречихи подсолнечника и риса.

Изготовление гранул из шелухи и соломы зерновых культур позволяет сельхозпредприятиям утилизировать отходы и производить экологически чистое топливо. Фермеров привлечет идея прессовать травяные гранулы для скота. Возможность утилизации опилок полезна деревообрабатывающим предприятиям.

Технология производства пеллет

На данном этапе осуществляется детализация используемых технологий и определяется нужное оборудование для пеллет, с учётом цен на него у различных поставщиков.

Чаще всего пеллеты изготавливаются следующим образом:

• поступающее сырьё проходит первичную обработку. Для чего используется такой станок для производства пеллет, как дробилка, измельчается до состояния, обеспечивающего оптимальную сушку (max размеры частиц 25,0х25,0х2,0);
• после измельчения сырьё поступает в сушильные камеры (барабанного, либо ленточного типа), где показатель влажности снижается до 8,0% — 12,0%. Этот этап самый энергоёмкий изо всех, которые проходит материал в процессе изготовления пеллет (1 тонна – 1 МВт);
• после сушки выполняется вторичное измельчение (1,5 – 4,0 мм), для чего линия для производства пеллет имеет такое оборудование, как молотковые мельницы;
• продукт проходит прессование;
• охлаждается;
• готовые пеллеты калибруются и пакуются. В зависимости от их качества для упаковки применяют биг-бэг или стандартный мешок на 20 кг.

Конструкция аппарата

Ролики и рабочая матрица

Чтобы собрать механизм самостоятельно нужно понять устройство гранулятора. Агрегат состоит из:

• основания;
• электродвигателя (мощностью от 15 кВт);
• матрицы;
• редуктора;
• вала;
• емкостей под сырье и готовый продукт.

Матрица – основная деталь, от которой зависит скорость и эффективность работы прибора. Она бывает двух основных типов – цилиндрическая (кольцевая) и плоская. Первая представляет собой барабан с отверстиями и вращающимися роллерами. Под давлением сырье проходит через отверстия и на выходе срезается специальными ножами.

Матрица второго типа (плоская) состоит из зафиксированного на валу жесткого диска. Принцип ее работы ничем не отличается от цилиндрической. Такие устройства более современны и подходят для переработки твердых древесных отходов, что не по силам аппаратам с кольцевой матрицей. По скорости работы второй вид механизмов также лидирует.

Принцип работы гранулятора с плоской матрицей

Существует еще один вид грануляторов, в которых сырье продавливается сквозь матрицу при помощи вращающегося шнека по принципу мясорубки. Они пригодны только для переработки мелкофракционных, предварительно размолотых материалов, и из-за этой особенности для древесных отходов применяются нечасто.

Матрицу рекомендуется приобретать уже готовой. Детали заводского изготовления продаются как комплектующие к фирменным устройствам. Кроме того, их изготовление можно заказать у мастеров-частников.

Как сделать гранулятор для комбикорма своими руками из мясорубки

Даже самое простое изделие не изготавливается без предварительных расчётов и эскизов.

Проектирование и чертежи

Для создания чертежа на основе мясорубки следует снять все необходимые размеры, особенно важны параметры сетки, так как матрица изделия должна соответствовать им.

Читайте подробнее о том, что такое комбикорм.

После набросков чертежа следует позаботиться о том, чтобы под рукой находились все инструменты и приспособления, которые могут понадобиться в работе.
Чертеж гранулятора
Чертеж матрицы для гранулятора

Материалы и инструменты

Для изготовления понадобятся следующие детали и инструменты:

• верстак;
• токарный станок;
• резиновый коврик (для соблюдения безопасности);
• мясорубка со всеми деталями;
• сверлильный станок;
• шкивы 1:2;
• болванка из нержавейки или стали;
• ремень;
• сварка;
• электродвигатель на 220 Вольт.

Этапы изготовления

Первое, что необходимо сделать — это подготовить основу конструкции: если учесть, что матрица будет примыкать к червячной передаче, её рёбра, возможно, потребуется удалить. Для удобства работ основу устройства закрепляют на верстаке, просверлив в ножках отверстия под болты.

Матрица

Для изготовления матрицы понадобится трафарет, сделать его можно в любом графическом редакторе. Болванку под матрицу берут из нержавеющей стали: она прочна и долговечна. На поверхность накладывают бумажный трафарет и на станке делают необходимого размера отверстия.

Советуем почитать о том, как сделать комбикорм для уток, индюков и кур своими руками.
Учтите, диаметр отверстий зависит от толщины болванки:

• диаметр для 20-ти миллиметровой детали составит 3 мм;
• матрица толщиной 25 мм — диаметр 4 мм;
• толщина 40 мм — диаметр 6 мм.

Видео: как сделать матрицу для гранулятора

После отверстия следует отшлифовать. Матрицу устанавливают на наконечник шнекового вала.

Крышка

Крышка, придерживающая сетку на мясорубке, не годится, под матрицу следует выточить новую крышку. Для изготовления резьбы на крышке есть два пути: приварить проволоку, нарезать болгаркой. Если вам проще работать с проволокой, рассчитайте нужный диаметр материала.

Важно! Крышку желательно сделать с запасом, а не впритык. Возможно, потом придётся изготовить матрицу большего размера.

Нож для пеллет

В шнеке мясорубки просверливают отверстие под крепление для ножа, крепят нож с помощью болта с наружной стороны матрицы.

Установка шкивов

Шкивы крепятся симметрично, закрепить нужно предельно аккуратно, так как именно они будут передавать движение приводному ремню. На месте ручки крепят ведомый шкиф, на валу двигателя — ведущий шкиф.

Натяжка ремня и расчет установки двигателя

Шкифы соединяют ременной передачей с двигателем, учитывая возможную пробуксовку.

Важно! Колесо, на которое будет натягиваться ремень, не должно быть зубчатым: это увеличит риск поломки двигателя в результате перегрева.

Наладка и доработка механизма

После того, как механизм собран, для удобства работы с ним к отверстию, оставшемуся в бывшей мясорубке, приваривают ёмкость в виде воронки, в которую будут закладывать сырьё. Готовую конструкцию запускают, отслеживая работу всех деталей, натяжение ремня.

Отмечают возможные недочёты, для дальнейшей доработки. Как работает простейший механизм из старой мясорубки можно посмотреть в этом видео:

Заводские аппараты стоят обычно дорого, не все фермеры могут себе это позволить. Если есть небольшие навыки в механике, а руки не боятся работы, то можно значительно сэкономить средства на производстве самостоятельных подручных агрегатов.

Знаете ли вы? Птицеводство считается самой потребляемой отраслью в сфере комбикормов. Из всего производимого в мире количества кормов на птичье хозяйство приходится 60% продукции.

Заключение

Гранулятор для изготовления корма — это экономически целесообразный выбор, он поможет сберечь немалую сумму средств, а изготовить его из подручных средств может даже новичок в этом деле, для этого пригодится всего лишь старая мясорубка и немного автозапчастей.

А изготовленный корм принесет только положительные моменты в хозяйстве.

Какие плюсы мы видим?

— Экономия комбикорма, т.к. даже капризные питомцы полностью съедают гранулы, а не выбирают из корма лакомые кусочки.
— Повышение питательности корма за счет осахаривания злаков в процессе изготовления гранул.
— Гранулированный корм не превращается в слипшуюся массу, сохраняет изначальную форму даже при высокой влажности.
